다중곱 공식으로 Hamiltonian 동역학의 Trotter 오차 줄이기

이 노트북에서는 다중곱 공식(Multi-Product Formula, MPF) 을 사용하여, 실제로 실행할 가장 깊은 Trotter 회로에서 발생하는 Trotter 오차보다 더 낮은 Trotter 오차를 관측가능량에서 얻는 방법을 배웁니다. 이를 위해 Qiskit 패턴 의 단계를 따라가며 진행하게 됩니다.

• 1단계: 양자 문제로 매핑
  • 문제의 Hamiltonian 초기화
  • MPF를 사용하여 Trotter화된 시간 변화 회로 생성
• 2단계: 문제 최적화
  • 여기에서는 GenericBackendV2 용으로 회로를 Transpile합니다
• 3단계: 실험 실행
  • 이 노트북에서는 간단함을 위해 StatevectorEstimator 를 사용합니다
• 4단계: 결과 재구성
  • MPF 기댓값 계산

1단계: 양자 문제로 매핑

1a: Hamiltonian 설정

10개 사이트로 이루어진 직선 위의 Ising 모델을 사용합니다:

$$\hat{\mathcal{H}}_{\text{Ising}} = \sum_{i=1}^{9} J_{i,(i+1)} Z_i Z_{(i+1)} + \sum_{i=1}^{10} h_i X_i \, ,$$

여기서 $J$ 는 두 사이트 간의 결합 강도이고, $h$ 는 외부 자기장입니다. qiskit_addon_utils 패키지는 다양한 목적에 재사용할 수 있는 기능들을 제공합니다.

이 패키지의 qiskit_addon_utils.problem_generators 모듈은 주어진 연결성 그래프 위에서 Heisenberg 형태의 Hamiltonian을 생성하는 함수들을 제공합니다. 이 그래프는 rustworkx.PyGraph 또는 CouplingMap 중 어느 것이든 될 수 있어 Qiskit 중심 워크플로우에서 쉽게 사용할 수 있습니다.

아래에서는 CouplingMap.from_line 메서드를 사용하여 10개의 Qubit으로 이루어진 간단한 직선을 만듭니다.

# Added by doQumentation — required packages for this notebook
!pip install -q numpy qiskit qiskit-addon-mpf qiskit-addon-utils rustworkx scipy

from qiskit.transpiler import CouplingMap

# Generate some coupling map to use for this example
coupling_map = CouplingMap.from_line(10, bidirectional=False)

from rustworkx.visualization import graphviz_draw

graphviz_draw(coupling_map.graph, method="circo")

다음으로, 주어진 연결성 위에서 원하는 상수를 가진 SparsePauliOp 를 생성합니다.

from qiskit_addon_utils.problem_generators import generate_xyz_hamiltonian

# Get a qubit operator describing the Ising field model
hamiltonian = generate_xyz_hamiltonian(
    coupling_map,
    coupling_constants=(0.0, 0.0, 1.0),
    ext_magnetic_field=(0.4, 0.0, 0.0),
)
print(hamiltonian)

SparsePauliOp(['IIIIIIIZZI', 'IIIIIZZIII', 'IIIZZIIIII', 'IZZIIIIIII', 'IIIIIIIIZZ', 'IIIIIIZZII', 'IIIIZZIIII', 'IIZZIIIIII', 'ZZIIIIIIII', 'IIIIIIIIIX', 'IIIIIIIIXI', 'IIIIIIIXII', 'IIIIIIXIII', 'IIIIIXIIII', 'IIIIXIIIII', 'IIIXIIIIII', 'IIXIIIIIII', 'IXIIIIIIII', 'XIIIIIIIII'],
              coeffs=[1. +0.j, 1. +0.j, 1. +0.j, 1. +0.j, 1. +0.j, 1. +0.j, 1. +0.j, 1. +0.j,
 1. +0.j, 0.4+0.j, 0.4+0.j, 0.4+0.j, 0.4+0.j, 0.4+0.j, 0.4+0.j, 0.4+0.j,
 0.4+0.j, 0.4+0.j, 0.4+0.j])

측정할 관측가능량은 전체 자화(total magnetization)이며, 다음과 같이 간단하게 구성할 수 있습니다:

from qiskit.quantum_info import SparsePauliOp

L = coupling_map.size()
observable = SparsePauliOp.from_sparse_list([("Z", [i], 1 / L / 2) for i in range(L)], num_qubits=L)
print(observable)

SparsePauliOp(['IIIIIIIIIZ', 'IIIIIIIIZI', 'IIIIIIIZII', 'IIIIIIZIII', 'IIIIIZIIII', 'IIIIZIIIII', 'IIIZIIIIII', 'IIZIIIIIII', 'IZIIIIIIII', 'ZIIIIIIIII'],
              coeffs=[0.05+0.j, 0.05+0.j, 0.05+0.j, 0.05+0.j, 0.05+0.j, 0.05+0.j, 0.05+0.j,
 0.05+0.j, 0.05+0.j, 0.05+0.j])

1b: 다중곱 공식

MPF는 여러 회로 실행의 가중 조합을 통해 Hamiltonian 동역학의 Trotter 오차를 줄입니다.

보다 구체적으로, MPF를 다음과 같이 정의합니다:

$$\mu(t) = \sum_{j} x_j \rho^{k_j}_{j}\left(\frac{t}{k_j}\right) + \text{some remaining Trotter error} \, ,$$

여기서 $x_j$ 는 가중 계수이고, $\rho^{k_j}_j$ 는 $k_j$ 개의 Trotter 단계를 포함하는 곱 공식 $S^{k_j}$ 로 초기 상태를 시간 변화시켜 얻은 순수 상태에 해당하는 밀도 행렬이며, $j$ 는 MPF를 구성하는 곱 공식의 개수를 인덱싱합니다.

여기서 핵심은, 남아 있는 Trotter 오차가 단순히 가장 큰 $k_j$ 값을 사용했을 때 얻을 수 있는 Trotter 오차보다 작다는 점입니다!

MPF의 유용성은 두 가지 관점에서 볼 수 있습니다:

1. 실행할 수 있는 Trotter 단계의 예산이 정해져 있을 때, 전체적으로 더 작은 Trotter 오차를 갖는 결과를 얻을 수 있습니다.
2. 회로가 깊어지는 Trotter 단계 수에 대해, MPF를 사용하여 비슷한 Trotter 오차를 가지면서 실행할 수 있는 여러 개의 얕은 회로를 찾을 수 있습니다.

정적 MPF 소개

정적 MPF는 $x_j$ 값이 시간 변화 시간 $t$ 에 의존 하지 않는 MPF입니다.

주어진 $k_j$ 값들에 대해 정적 MPF 계수를 결정하는 것은 선형 방정식계를 푸는 것과 같습니다: $Ax=b$, 여기서 $x$ 는 관심 있는 계수이고, $A$ 는 $k_j$ 와 우리가 사용하는 PF의 유형($S$)에 따라 달라지는 행렬이며, $b$ 는 제약 조건의 벡터입니다. 간결함을 위해 여기서는 더 자세히 다루지 않고 LSE 문서를 참조하도록 안내합니다.

$x$ 는 해석적으로 $x = A^{-1}b$ 로 구할 수 있습니다. 예를 들어 Carrera Vazquez et al., 2023 또는 Zhuk et al., 2023 을 참조하세요. 그러나 이러한 정확 해는 "ill-conditioned" 일 수 있으며, 계수 $x$ 의 L1 노름이 매우 커져서 MPF 성능이 나빠질 수 있습니다. 대신, $x$ 의 L1 노름을 최소화하는 근사 해를 얻어 MPF 동작을 최적화하려 할 수도 있습니다.

아래에서는 이 모든 것을 수행하는 방법을 배웁니다.

$k_j$ 선택하기

$k_j$ 의 선택은 최종 사용자에게 달려 있습니다. 원칙적으로 어떤 값도 선택할 수 있지만, 일부 $k_j$ 는 실제 장치에서 다른 선택보다 더 큰 잡음 증폭을 초래합니다. 따라서 "좋은" $k_j$ 값을 찾는 것이 중요합니다.

여기에서는 $k_j$ 에 대해 고정된 값을 단순히 고릅니다. 가장 작은 값은 목표 시간 변화 시간 $t=8.0$ 에 의해 동기 부여되며, 보통 $t/k_{\text{min}} \lt 1$ 을 만족하도록 요구되지만, 경험적으로 이 값을 $1$ 로 설정해도 보통 잘 작동한다고 알려져 있습니다. 이에 대해 더 자세히 알고 싶거나 다른 $k_j$ 값을 선택하는 방법을 알고 싶다면 해당 가이드 How to choose the Trotter steps for an MPF 를 참조하세요.

time = 8.0
trotter_steps = (8, 12, 19)

LSE 설정하기

이제 $k_j$ 를 선택했으니, 위에서 설명한 대로 LSE $Ax=b$ 를 먼저 구성해야 합니다. 행렬 $A$ 는 $k_j$ 뿐만 아니라 우리가 선택한 곱 공식(PF) -- 특히 그 차수 에도 의존합니다. 추가로, symmetric=True 로 설정하여 PF가 대칭인지 여부를 고려할 수도 있습니다(참고: Carrera Vazquez et al., 2023). 그러나 이는 Zhuk et al., 2023 에서 보이듯 필수는 아닙니다.

여기서는 2차 Suzuki-Trotter 공식을 사용하여 order=2 를 지정하고, symmetric=True 로 설정합니다.

from qiskit_addon_mpf.static import setup_static_lse

lse = setup_static_lse(trotter_steps, order=2, symmetric=True)
print(lse)

LSE(A=array([[1.00000000e+00, 1.00000000e+00, 1.00000000e+00],
       [1.56250000e-02, 6.94444444e-03, 2.77008310e-03],
       [2.44140625e-04, 4.82253086e-05, 7.67336039e-06]]), b=array([1., 0., 0.]))

$x$ 를 해석적으로 풀기

앞서 언급했듯이, $x$ 는 해석적으로 구할 수 있습니다:

import numpy as np

coeffs_analytical = lse.solve()
print(coeffs_analytical)

[ 0.17239057 -1.19447005  2.02207947]

정확 모델을 사용하여 $x$ 최적화하기

$x=A^{-1}b$ 를 계산하는 대신, setup_exact_problem 을 사용하여 LSE를 제약 조건으로 하는 cvxpy.Problem 인스턴스를 구성할 수도 있으며, 이 최적 해가 $x$ 를 산출합니다.

다음 섹션에서는 왜 이 인터페이스가 존재하는지 명확해질 것입니다.

from qiskit_addon_mpf.costs import setup_exact_problem

model_exact, coeffs_exact = setup_exact_problem(lse)
model_exact.solve()
print(coeffs_exact.value)

[ 0.17239057 -1.19447005  2.02207947]

이러한 계수로 구성된 MPF가 좋은 결과를 줄지 여부에 대한 지표로 L1 노름을 사용할 수 있습니다(참고: Carrera Vazquez et al., 2023).

print(np.linalg.norm(coeffs_exact.value, ord=1))

3.3889400921655914

근사 모델을 사용하여 $x$ 최적화하기

선택한 $k_j$ 값 집합에 대한 L1 노름이 너무 높다고 판단되는 경우가 있을 수 있습니다. 그런 경우에 다른 $k_j$ 값 집합을 선택할 수 없다면, 정확한 해 대신 LSE의 근사 해를 사용할 수 있습니다.

이를 위해 setup_sum_of_squares_problem 을 사용하여, 선택한 임계값으로 L1 노름을 제약하면서 $Ax$ 와 $b$ 의 차이를 최소화하는 다른 cvxpy.Problem 인스턴스를 구성합니다.

from qiskit_addon_mpf.costs import setup_sum_of_squares_problem

model_approx, coeffs_approx = setup_sum_of_squares_problem(lse, max_l1_norm=3.0)
model_approx.solve()
print(coeffs_approx.value)
print(np.linalg.norm(coeffs_approx.value, ord=1))

[-0.40454257  0.57553173  0.8290123 ]
1.8090865903790838

이 최적화 문제를 어떻게 풀지에 대해 완전한 자유가 있다는 점에 주의하세요. 즉, 최적화 솔버, 수렴 임계값 등을 변경할 수 있습니다. 해당 가이드 How to use the approximate model 을 확인해 보세요.

1c: Trotter 회로 설정

이 시점에서 우리는 확장 계수 $x$ 를 찾았고, 남은 일은 Trotter화된 양자 회로를 생성하는 것뿐입니다. 다시 한 번 qiskit_addon_utils.problem_generators 모듈이 이를 수행하는 데 도움을 줍니다:

from qiskit.synthesis import SuzukiTrotter
from qiskit_addon_utils.problem_generators import generate_time_evolution_circuit

circuits = []
for k in trotter_steps:
    circ = generate_time_evolution_circuit(
        hamiltonian,
        synthesis=SuzukiTrotter(order=2, reps=k),
        time=time,
    )
    circuits.append(circ)

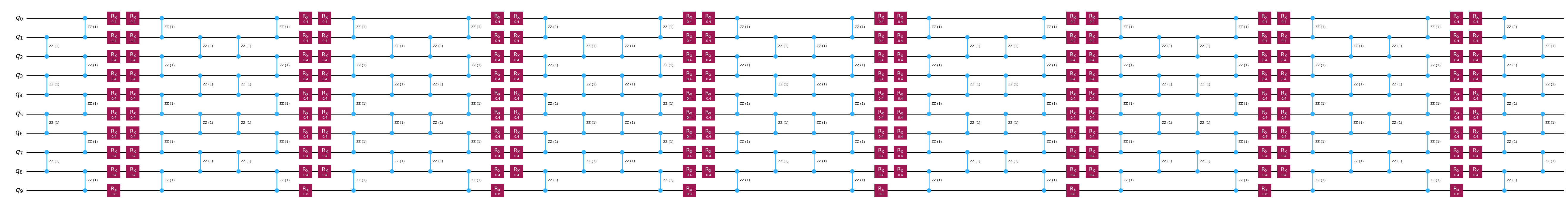

circuits[0].draw("mpl", fold=-1)

circuits[1].draw("mpl", fold=-1)

circuits[2].draw("mpl", fold=-1)

2단계: 문제 최적화

일반적으로 이 단계는 하드웨어에서 실행하기 위해 회로를 최적화하는 패턴의 단계입니다. 여기에서는 잡음 없는 시뮬레이터만 사용하기 때문에, GenericBackendV2 용으로 회로를 단순히 Transpile합니다.

from qiskit.providers.fake_provider import GenericBackendV2
from qiskit.transpiler import generate_preset_pass_manager

backend = GenericBackendV2(num_qubits=10)
transpiler = generate_preset_pass_manager(optimization_level=2, backend=backend)

transpiled_circuits = [transpiler.run(circ) for circ in circuits]

3단계: 양자 실험 실행

처음에 설명했듯이, 잡음이 없는 시뮬레이터인 StatevectorEstimator 를 사용하여 목표 관측가능량의 기댓값을 단순히 계산할 것이므로 최적화 2단계는 건너뜁니다.

from qiskit.primitives import StatevectorEstimator

estimator = StatevectorEstimator()
job = estimator.run([(circ, observable) for circ in transpiled_circuits])
result = job.result()

4단계: 결과 재구성

먼저, 각 Trotter 회로에 대해 얻은 개별 기댓값을 추출합니다:

evs = [res.data.evs for res in result]
print(evs)

[array(0.23799162), array(0.35754312), array(0.38649906)]

다음으로, MPF 계수와 함께 이들을 단순히 재결합하여 MPF의 총 기댓값을 산출합니다. 아래에서는 $x$ 를 계산한 각기 다른 방식 각각에 대해 수행합니다.

print("Analytical    solution:", evs @ coeffs_analytical)
print("Exact model   solution:", evs @ coeffs_exact.value)
print("Approx. model solution:", evs @ coeffs_approx.value)

Analytical    solution: 0.3954847855980006
Exact model   solution: 0.39548478559800204
Approx. model solution: 0.42991214253489807

마지막으로, 이 작은 문제에 대해서는 scipy.linalg.expm 을 사용하여 다음과 같이 정확한 기준 값을 계산할 수 있습니다:

from scipy.linalg import expm

exp_H = expm(-1j * time * hamiltonian.to_matrix())

initial_state = np.zeros(exp_H.shape[0])
initial_state[0] = 1.0

time_evolved_state = exp_H @ initial_state

exact_obs = time_evolved_state.conj() @ observable.to_matrix() @ time_evolved_state
print(exact_obs.real)

0.40060242487899755

MPF가 $k_j=19$ 를 사용하는 가장 깊은 개별 PF에서 얻은 Trotter 오차에 비해 Trotter 오차를 줄였음을 명확히 볼 수 있습니다. 그러나 근사 모델이 완벽하지 않다는 것도 볼 수 있습니다. 실제로 정확한 해보다 더 나쁜 기댓값을 산출했기 때문입니다. 이는 How to use the approximate model 가이드에서 배우게 될, 근사 모델에 엄격한 수렴 기준을 사용하는 것의 중요성을 보여줍니다.
