핵 해밀토니안의 풀링된 샘플 기반 양자 대각화
사용량 추정: Heron 프로세서에서 2.5분 (참고: 이는 추정치일 뿐입니다. 실제 런타임은 다를 수 있습니다.)
이 노트북은 Python 구현을 제시합니다. Fortran 구현은 이 문서 저장소의 Fortran 컴패니언 디렉터리에 있습니다. Python 버전은 자기 일관적인 구성 복구 단계를 추가하는데, Fortran 드라이버는 이를 수행하지 않습니다.
학습 목표
-
-결합 기저의 오비탈로 표로 작성된 핵 셸 모델 해밀토니안이 어떻게 -스킴에서 큐비트 해밀토니안이 되는지 배웁니다. 여기서 하나의 큐비트는 하나의 단일 입자 상태입니다.
-
2차 섭동 이론에서 각도를 얻는, 고정되고 변분적이지 않은 여기 안자츠를 구축합니다. 이 경우 고전적 최적화 루프가 필요하지 않습니다.
-
큐비트 여기와 페르미온 여기를 비교하고, 이 선택이 앙상블의 2큐비트 깊이에 어떻게 영향을 미치는지 측정합니다.
-
보존량이 전자 수와 스핀이 아니라 핵자 수, , 패리티인 경우
qiskit-addon-sqd를 사용하여 자기 일관적인 구성 복구를 실행합니다. -
정확하게 확인할 수 있는 24큐비트 문제에서 거의 200만 개의 기저 상태를 가진 40큐비트 문제로, 이 튜토리얼의 정확 대각화 용량을 넘어서는 하나의 워크플로를 적용합니다.
사전 준비 사항
시작하기 전에 다음 주제를 검토하세요:
-
화학 해밀토니안의 샘플 기반 양자 대각화, 이 튜토리얼과 대응하는 전자 구조 버전입니다.
-
2차 양자화와 요르단-위그너 매핑.
배경
핵 셸 모델은 원자핵을, 측정된 스펙트럼에 맞춘 경험적 두 몸체 힘을 통해 상호작용하는 불활성 코어 위의 작은 단일 입자 오비탈 집합에서 움직이는 소수의 가전자 핵자로 취급합니다. 저에너지 핵 구조에 널리 사용됩니다. 계산 비용은 조합적입니다: 기저는 가전자 양성자와 중성자를 사용 가능한 상태에 분배하는 모든 방법이며, 이러한 증가는 정확 대각화가 접근할 수 있는 모델 공간을 제한합니다.
풀링된 샘플 기반 양자 대각화(풀링된 SQD) [1]는 그 문제를 둘로 나눕니다. 양자 회로는 어떤 기저 상태가 중요한지 제안하는 데만 사용됩니다. 이는 계산 기저에서 측정되며, 측정된 각 비트스트링은 하나의 슬레이터 행렬식을 나타냅니다. 그런 다음 해밀토니안은 이러한 행렬식들의 생성으로 고전적으로 구축되고 대각화됩니다. 고전적 단계는 부분공간 내에서의 정확한 대각화이므로, 참된 바닥상태 에너지에 대한 변분적 상한을 반환하며, 행렬식이 추가됨에 따라 이 상한은 감소할 수만 있습니다.
이러한 작업 분할은 방법을 노이즈에 내성 있게 만들지만, 중요한 제약이 있습니다. 노이즈는 회로가 제안하는 어떤 행렬식인지를 바꿉니다. 노이즈는 고전적 해밀토니안에 관여하지 않으므로, 주어진 부분공간의 고유값을 바꿀 수 없습니다: 보존량을 위반하는 샷은 버려지거나 복구되며, 살아남은 샷은 어떻게 생성되었든 정당한 기저 벡터입니다. 따라서 노이즈는 부분공간 품질에 비용을 초래할 뿐 정확성에는 영향을 주지 않으며, 보고하는 값은 어느 경우든 상한값입니다.
핵 구조는 샘플을 필터링하기 위한 여러 정확한 양자수를 제공합니다. 물리적인 행렬식은 올바른 개수의 가전자 양성자 그리고 올바른 개수의 가전자 중성자, 올바른 총 각운동량 투영 , 그리고 올바른 패리티를 가져야 합니다. 각각은 비트스트링에 대한 정수 검사로 확인할 수 있습니다. 거부되는 샘플의 비율은 제약 조건과 모델 공간에 따라 달라집니다.
모든 큐비트는 하나의 -스킴 단일 입자 상태 이며, 은 점유되어 있음을 의미합니다. 레지스터는 고정된 순서를 사용합니다: 양성자 먼저, 그다음 중성자; 같은 종 내에서는 파일 순서대로 오비탈; 한 오비탈 내에서는 내림차순. 따라서 비트스트링의 두 절반은 양성자 구성과 중성자 구성입니다. 이것이 풀링된 SQD 후처리 도구가 기대하는 이분화입니다.
워크플로
다이어그램의 두 단계가 핵 대칭을 처리합니다.
복구 및 사후 선택은 하드웨어 노이즈의 영향을 받은 샘플을 처리합니다. 두 반쪽 레지스터의 핵자 수는
해밍 무게이므로, qiskit-addon-sqd는 이를 직접 처리합니다: recover_configurations는
현재 평균 오비탈 점유율 추정치와 가장 일치하지 않는 비트를 뒤집어 손상된 비트스트링을
복구하며, 샷을 버리지 않습니다.
곱 부분공간은 를 도입합니다. 이 두 절반을 결합하므로, 어느 한쪽만의 속성이 아니며, 전체 샷을 필터링하는 데 사용해서는 안 됩니다: 양성자 절반과 중성자 절반이 각각 유효한 비트스트링은, 총 가 틀리더라도 여전히 두 개의 좋은 반쪽 구성을 기여합니다. 따라서 부분공간은 샘플링된 양성자 구성과 샘플링된 중성자 구성의 모든 곱으로 확장되며, 목표 와 패리티 섹터에 들어오는 곱들을 유지합니다. 이것이 풀링된 SQD 부분공간 구성이며, 이는 몇 천 개의 비트스트링이 샘플 수보다 훨씬 큰 부분공간을 확장할 수 있음을 의미합니다.
두 개의 지배 방정식
셸 모델 해밀토니안은 하나의 단일 몸체 항과 두 몸체 상호작용의 합입니다,
여기서 는 -스킴 상태를 나타내며, 은 양성자, 은 중성자입니다. USDA [2]와 GXPF1 [3] 같은 경험적 상호작용은 -스킴이 아니라 -결합 기저에서 표로 작성되어 있으며, 오비탈 의 정규화된 반대칭화된 두 몸체 상태 사이의 행렬 요소 로 표현됩니다. -스킴 요소를 복구하는 것은 클렙쉬-고르단 재결합입니다,
여기서 인자는 표로 작성된 상태의 정규화 관례를 되돌립니다. 이 튜토리얼의 나머지 모든 것은 이 두 방정식을 기반으로 합니다.
세 가지 실행
| 핵종 | 껍질 | 큐비트 | 대칭 허용 기저 | 정확히 확인 가능? | |
|---|---|---|---|---|---|

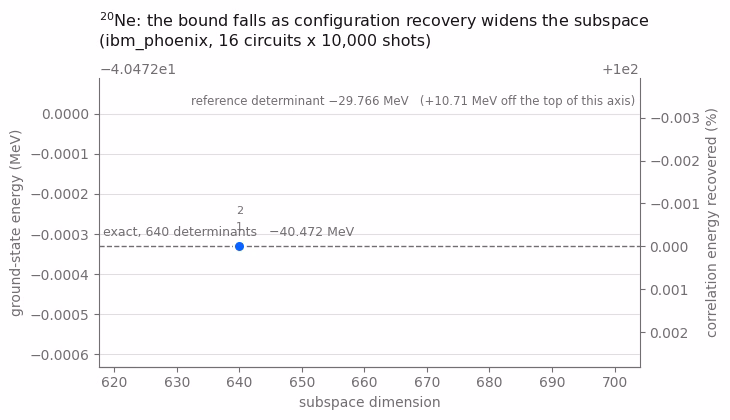

| 소규모 | (2p + 2n) | 24 | 640 | 예 | |
| 대규모 | (2p + 2n) | 40 | 4,000 | 예 | |

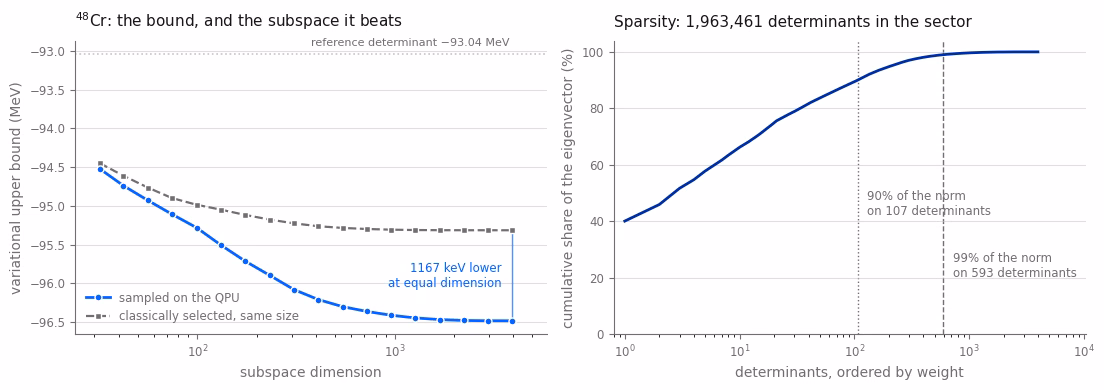

| 대규모 | (4p + 4n) | 40 | 1,963,461 | 아니요 |
소규모 실행이 단계별 설명입니다. 두 개의 대규모 실행 모두 40큐비트 레지스터를 사용합니다: 첫 번째는 노트북에서 정확하게 대각화하기에 충분히 작으므로, 하드웨어 결과를 정확한 참조값과 비교할 수 있습니다. 두 번째는 이 튜토리얼의 정확 대각화 용량을 초과합니다.
여기서의 모든 실행은 QPU에서 실행됩니다. 이는 이 튜토리얼을 위한 선택이며 방법의 요구사항은 아닙니다: 세 실행 모두 동일한 백엔드와 게이트 예산을 공유하여 서로 다른 문제 크기에서의 성능을 비교할 수 있습니다.
요구 사항
시작하기 전에 다음 패키지를 설치하세요:
-
Qiskit SDK v2.0 이상 (
pip install qiskit) -
qiskit-ibm-runtimev0.40 or later (pip install qiskit-ibm-runtime) -
SQD 애드온 v0.12 이상 (
pip install qiskit-addon-sqd) -
NumPy, SciPy, Matplotlib (
pip install numpy scipy matplotlib)
또한 자격 증명이 로컬에 저장된 IBM Quantum® 계정과, 최소 40큐비트를 가진 QPU에 대한 액세스가 필요합니다.
시뮬레이터 패키지는 필요하지 않으며, 다운로드해야 할 데이터 파일도 없습니다. 이 튜토리얼에서 사용하는 두 개의 상호작용 파일은 다음 설정 셀에 내장되어 있으며, 실행하면 임시 디렉터리에 기록됩니다.
설정
이 섹션에서는 워크플로에 필요한 도구를 가져오고 셸 모델 헬퍼를 워크플로가 사용하는 순서대로 정의합니다. 각각의 물리학적 배경은 부록에서 유도되며, 주석은 각 함수가 워크플로에서 맡는 역할을 설명합니다.
먼저 두 개의 상호작용 파일이 압축 해제됩니다. 두 파일 모두 게시된 매개변수 집합이며, 노트북이
독립적으로 실행되도록 여기에 내장되어 있습니다: usda.snt는 USDA -셸 해밀토니안 [2]이고
gxpf1.snt는 GXPF1 -셸 해밀토니안 [3]입니다.
# Added by doQumentation — required packages for this notebook
!pip install -q matplotlib numpy qiskit qiskit-addon-sqd qiskit-ibm-runtime scipy
from __future__ import annotations
import base64
import gzip
import itertools
import tempfile
from dataclasses import dataclass
from functools import lru_cache
from math import factorial, sqrt
from pathlib import Path
import matplotlib.pyplot as plt
import numpy as np
from qiskit import QuantumCircuit
from qiskit.circuit.library import PauliEvolutionGate
from qiskit.quantum_info import Operator, SparsePauliOp
from qiskit.transpiler.preset_passmanagers import generate_preset_pass_manager
from qiskit_addon_sqd.configuration_recovery import recover_configurations
from qiskit_addon_sqd.counts import bit_array_to_arrays
from qiskit_addon_sqd.subsampling import postselect_by_hamming_right_and_left
from qiskit_ibm_runtime import QiskitRuntimeService, SamplerV2
from scipy.linalg import eigh
_USDA_SNT_GZ = (
"H4sIAI5wqWoC/4WY224bRwyG7/UU9F0CONsZco5AUyBuC/QmQNG06KWhWGql1LYMy+kJefiOTrucGXJrQAgsf5nl8ecOr+CX"
"D9+9g/0K9pv1/T389rx7gPLrsH+Cz/vVctg+vgAsrgB+HeDdAD9t7zYv6+dr+DDA+z8223/X17B8XMFN+ev9+m+4ed799XjA"
"f9z8sy/4+s8BvoWYrsEERwbhFRqTXi+uCvOwW63vYf+0vFvDAgDo/AFIh8/hK7DH30354Omvb8o3V8c/vIUnMKtboK/wiGKF"
"+gnFEfVn9PQUe8bthNIRtftbsGfUtQbAGXUFfawM8K0BF9SP6MWA0BpwQcMRvRhwBSX86+fl3ct2d4jq4+eHa3hYv2x2q7fX"
"AJuPy+fb3cP69+Uh4luAT8djv95++eGV/fj6y6dvFudnmcX4lGOoBmttNOVncTL2FLs3NGT0l++ndJTv0cR8/t6NUanP8WMI"
"6nPC6C8/5wp+vnn//QLOP9ank3k2wRszkDn/Zwv15xiv41l2SDmjhuEFM4PJ0QkYcgzM4A1Jp1GDkcvtaWMAR9tosAa9huHk"
"AtoUBYwaF8hGarAxOywgxnoeN+Se2smF4H3QMPZQ653XMJpOi6GyrcLcZJtzLgoYcdsOyXKibV1Aom0fikJO0VLUMDeW3kAl"
"qQLWpd66qGE02eZ9lXqSPD3UWyl5DeOeGnINJnmaUggCVrtgh2DJNm3fVy8WF3LSMFa9hYga5iYX0IQsYK2nmTpJkoq81Acy"
"jLTTnPEaxqo3JGcbvZMeGnJVbw6mf2cUqcIsO80nFdOFq8JoSlY+Zb7FfNNZlnw2PqOE8SL3PtlSJhJGXGqsDRjbh4bmocWy"
"oiIxSxjv09JYgaxlGLZxA9EFFOImuIBt3EB04TK3Z5S8wizrrFCJQ4Xpgl9hzDYbu0LCNm6HzkJHweUkYazITalyF7NjGAnh"
"FZJFQniFZFHnqWgbdZ6qtoX50VZhvEJ81TJe7AUcQozH8yQMJ8ymUS07jLin6LXT3FRIhmwSTmtbJpEjr2AsvM7E1ra+ZaiM"
"NoxewZinBlPQTmPJyikn7TQ2630SbWuz4CLlwzuGhCHPqbUmRZQwpkiBDn1vsoQ55oKjbEvNNVgbXls0WvA0NKnPpku91Fkx"
"pahhXPDJtxVCQkBcMtJD27I8VJGAhWYYlVuZzc5e+jSIZWnLa57nOQ1iWZY+jSE3GP5/QIKi5E1Agqi9BbMZiUjEWNwChqKq"
"KTZY11ku5ca2Pqc4YKk1o2DstBjJC1htW2nAgEZ4aDdPvQmmmLeY4tWFt9Y3VAdlpW+oDcpa3zpM1jdUB2XV9agOyqrrcWZQ"
"sq7vMMffBseux5l5yjoLZ+Yp6yzU5mmt5DgzT5mSozZPoVIknJmnTJFQHZRV12OrlvpFQFbycoGKOWiYfl9QlXySGtSUvL9W"
"VJi/YG4grC4CmuCX6CZrKUsY64UyJolCQoZJqWeKhDOCzxQJNcGXbZMEX7EtzF+gvCI1npxjmKaW5Q06ewVjOY0u2+Y0kt5D"
"JhlETS2P+5CqyIMYkCI1NK50SO3TarSR2qfVaKOZPmXjg2beVJmS01zqp/CSmvoqvNSOD/kaS+qUoSGaTM2yz83fdjtMvsZy"
"xOv7N44Fff/GT5q5tXWYfB3jWND3b9yumUvK5SQnvK6w/VuHyfu3DpP3bx0m7984FvT9W4fJ+zceWq/v3zpM3r9xLOj7tw6T"
"928X053QgGz/1mHy/u3yZ8lTtn/jWND3b74NiDx2vRbeep56Lbz1oPRaeOv9G0dmxofXPK33bx0m798C1B9RuP4DPJ0WcLAa"
"AAA="
)
_GXPF1_SNT_GZ = (
"H4sIAI5wqWoC/4WcQY8dtw3H7/kU41sCeF8lUqKkQw9NgbaXoEHQQ26BkdiIEWdt2E6L9tNXb9+ORIn8PwdZILB/S3I4IsW/"
"ZiYvjr//+P3f4nG8ef/x+PDm4dOvr9+9++rF8d3l+Mf7x99fvTz+dTn++fnTH7/1//z28pfL8e3H9/95fHm8evzl+lffvf3f"
"H59e/fb26L9zHN//+t9Pl+OH1/++HH89JL88gkQO8esfvjm+phDomyvW//39/S+v3x2fPrz6+fVX/dfS889B4fpz/aN43P7p"
"f3Bw/ynH8fD0Zy+uf/fn48MR3vxU/kRXlp7Z+PzDiqUnNn74iW8sb3azYvm0m29s2uxGxabTbryx2cZ7nGzu7KOKV2y8g5Un"
"dsZbbLyDLafd53irjXew9bR7jffF8fbx8+uPr37+/Pb941dPv3P93ZH4W/If6kUohXCm+Jbmh3yR0jicybwl9CFeuFILy908"
"HtIlcrlZyCNJ2q6MdGi7ZVy4tlvHJS52Y71FnHp8D+HCIYTlQuYFhdsv0yVxzZB6vsxwaZwJUumkIjWB1POdDhcqlR2KVo85"
"SoDU8NgdNodiZevqMUqB1LCVWsO2ZMQlyYs+bXEFk4m5bMJJlVgSpGjaouhQvFKxUIbUjIvI85hWW4FNvubyDnMxMkFKRc8V"
"Uml65OhQW1x9fe3XOAtsZPXJ36TIX18SaoQUnysnZsHUXPfcKqTyaSu36FHbWg0tN0jxWIXEAVLzbqcqkMpj3T8lwlBp9RhD"
"qpAaHpnzni9nRXPh6lDbysmJBVLzDtU71KztnDxqW1+JhDaKnTtUa4DUzH00Hp0VXQMHSM3c16irlpf7GEcN1dogpfpEDpAa"
"WRUOBKl0UqkIQ2qs+5IYU6OvthbFodIaF6/9i51VeF0TLZSN2lfh9T729utQOqtXKi/dl/21mihhW+M+BpIKqblypDWHSntc"
"mSA1O3nMe+6dHp0DEaRmXCU0h9p7dOYCqVm1MehOnvy7nWphSKnuu+Q++X2Ca4uQGrYkxp3yMkFLL0ygavPovmR64dhFY5QM"
"KVK1XRxqX4UydlHCXU44hY1ydndKuUBK11BzqH1NNOKNMvt27PMXVUWBemSqCVIjrr4nYFtzTSQJkJp3O7se09p9YygCKVL7"
"UN4opx5DNnE5q5AlerZ2jyExpEYmggTtMYFrzC1Bak58jetGeSvHenSip9ROik0m5lqdsxzjrCYhTM1uImOHYZzVPvnWjXIm"
"0RoaKyqhjjlqiEE3uWoYHqopbT/KY0pDD+Xtx9d8lvI0n6U8zWcpT/NpQqDms5Sn+TRVoOazlKf5LOVpPk1VqPl05AI1n6U8"
"zaepAjWfpTzNp6kKNZ/OQoGaz1Ke5rOUp/k0VaHm03mvUPOd1+esL6X5LOVpPkt5ms9SnubTVIGaz1Ke5rOUp/ks5Wk+TVWo"
"+SzlaT69mgVqPk0VqPks5Wk+S3maT1MVaj5dPwVqPkt5mk9TFWo+S3ma77x/8z56ms9SnuazlKf5LOVpPkt5ms9SnubTVIWa"
"z1Ke5jupfRWumk9TBWo+S3maz1Ke5rOUp/k0VaHms5Sn+XTnLVDzWcrTfJqqUPNZytN85/1z7rbSfJbyNN/5t06fUJrPUp7m"
"OykvE7T0wgqqdmo+Mb3Q03yCO6bSfII7ptJ8gruc0nxi+pen+eROL5yaT3CXU5pPx1Sh5hNcj0rzCajHVfMJqMdV88mdesyu"
"xwo1n+B6VJpPcD0qzSe4HpXmE1yPSvMJrkelwERVR4Waz1Ke5hNTQ3THoxO90nzFZMLTfAVnVWm+grOqNF/BWVWaTxMVar6C"
"r1FpvgK6yar56vbja76onormu8/5ViqOrNblZH6l0NPAlRq9sKaIbaFnhis15tUuH/E1oieLK1XOTIgsz3ROap9XpQ/SJWqK"
"bCYcKm6K4tp9iUqqzbd1j4qO+g2tpTV6sll1qLipk6fnw32/isDWPSruPborwz7x9eakKbbry6Gi7RN9nrhuHr4tPXXsVLT9"
"vvTdKlUQ18i9Q0Wn+2ZOlYpva0yiDhXthNz69p4S+7ZG7h0q2jma+/BIIfm2RnU4VLQ9R6hG4iWryVurhorOlNbzEJr4tubk"
"bim6e25iqbFbJY4MKfREfaXGNXKK2aF2BSapD6Oy5162yd1S5Og0iq3k5tua1WEpsus+ZO4ZS76tqU4sRc7+mAtJyL6teR8t"
"RVbDUO9yXM2a2O6jQ5GjdCi3HKpva04dluK7J1uWGtFLjhFS6J2HlZpKhzOm0JsRK5XnmjD7Izv5av0eBd7zVb5IsVU6ffTN"
"oQXf1peoeveNjZWaNURFZ0L8fTsX1s9hwO4eeHkOA3Z3Zct6ZOccgPAM0O91hR4ZPEcWMAPkdBWQvsdZj72xZuTRs2U95qFY"
"a8FZHVQpy/Mhd55YbGmPew2VGB2PRvOVsNlib0orYbO1U8fi0cbF6uQhw7jUycMybYs/dSiKwGxyLB5tXEmdM5WM4lKnGLFm"
"FFeaPTruK8ehlEcbV55n2yIwrnlOXorAuPKsxyIwrjz7l3greptzSgve+tqo2lLbcu9MQ4oiPDMpjzaueR8rUUZxqaql/T46"
"k5WiCM9fyuNpy5uZpM9WkvfaxpS1Ndd96JKV2LflUdrW1idaKOT0HNMnTCdnT/OZvcOZv5RHG5fqAJFhXLO2WykwrtlzJkV4"
"llMebVxp7kOUMopr7h1dSmcUl9LuxesT2z6kPOq4ttkkk7sj1/1JWWWnHvfdfVKE50LlUV+jObPqs2hO+zViytpSJ+CFSyu+"
"LY+yttRM3gf3HH1bHmVtzR5NXZQXcI0epW1tdyh2d86a2O52F9vR6V8FUgTm1dWjjWuepZUgMK45k2cKMC6PIjD7rh6j+gpi"
"0Y904b675/n2h3u6QteTedkoc7qy2LIeaUxpkXNAHgeV53khozOYxZb1qDpTrvAa+TxBClECvEbPlvWY5o4cA7zGNDSfFIbX"
"6NmyHmd1SEnwGgfVJ6YKr9GzZT3KebdDZIYe5bzGQLFAj54t7XHXfDkmJ6v789r17e7iTEMrxXhmUh5tXHNmainCuObMVBOO"
"y6MYzEyrx9MW2VMf4cC9NWlbzpmVoqytucPkIO12SsZ4/lKUtTX7V6LGsfi2phadlLa1nX89naUHc437uYnQni/nlEzWN/S8"
"s7TVo41LvUsW9+pwqFBl79HsPYkVr/sK9GjjYnVWSzBfqjoowXx5FN+ZC6dHG5d6WybjfM15ouYE8+VRDObC1aOOa3v+WEJq"
"Tlzb2VCRELOtbYEU47NH5dHGpd5nagzj0s+HAozLoxjMq6tHnfutHmNjblz23G/1qChra3rMOT6f3jGefRVlbamZKfR1COKa"
"PWdS1tZcXy3mnMm3pd4IGpS1Nd9Uai0Wir6t+fxxUtrWPvu27M1MG8XJ1KMz+yqK8Vmt8mjjmn1CKmcUF88zhVIzimtOtZNi"
"fO6rPGpbW9XGLrg50G5rfwNhUueu7swmEtI55yQ0m/RpqI3JPd15ujVtWY9TSbcxpSU8dSShAj16tk4b3r6dmUlI2/L27Ulp"
"W7vKLFK3uByK4nI2VP19SFEJ7EOrRxvXyESr413YhPchLsssV/0dRlEJ70PKo7a1n/vWa1rLbsu8mTooa0up8tpyEd+Wep42"
"KG1rf6su5ebkvpqztLzl3qltRSVc28ojmTM+9F2TwNm3Qgp9/eSeKnaNXFtwqH3nk1KaJE05M6ZDOdNjv9NJIvm2Zr+3lFeP"
"EvqGnH1bM/eWMtNQvFCRHnzUlJlzXMqZYFKqHHLxbdFUFIbiu+8XWmo+50vL6R06l1u/PBO/asN8B5zAmdXTDtP7r8h+jeWL"
"lFOPocYumti39SWq3v0iTvxdtDw9hhmUq9N6PbaqvzJyqyNeMi0nIm51LLbojgIrOUKP+l2yBj16tghrqxib1gqg0pLknfIq"
"bdoirJqkMMNrnDNATPgaPVuE9VBv0J7HbU107V42W44eUhSjPrF4JKyHUokZxqXeTV+exAI9pCjGp/zKIwE9dO2+XSTX1vbc"
"b6pJUYT1UOCWWw2+rdmZJkVYD1Ef0Uoi39acySdFWA9RztLVjm9LPQ0cFAENc3unJjrVsWuY0mK297EYxbrbcs7vlUfCGib3"
"bQ/GNWffMijCGkZRDHr0w+KRsIbpnem6dnZbe9VOitTsW7e3I+e7Pgnv7tfHQxvl7O7KlvU4zu95fouUUNV21RSGFk2oHhdb"
"ZGbf+b4cXf8nRlnb8maASVlbc+UkSnSb0hKox4eFIjNHz7c/aHydkvC6T9Lydo3Je+u8ZSdf+xsu06O2ta2vPr70W1l2W9v6"
"UhSbPoG+kwYnSDVnTKGvqYvfv3JuDVLom2vvpOZpvh9fizHuX71jVp79vqDcG8rrJolLnecTxe8TgMLfBTDoJteOGUVntYJr"
"5PHOVsKnUaEuJw8oE9MWA5V5e2tA9wmQrw5xQB6RrernS33VkEB1PCmKW5f7P6zudeW7TwAA"
)
DATA = Path(tempfile.mkdtemp(prefix="nuclear_sqd_"))
for name, blob in (("usda.snt", _USDA_SNT_GZ), ("gxpf1.snt", _GXPF1_SNT_GZ)):
(DATA / name).write_bytes(gzip.decompress(base64.b64decode(blob)))
if not (DATA / name).is_file():
raise RuntimeError(f"{name} did not unpack to {DATA}")
모델 공간과 큐비트 레지스터
.snt 파일에는 모델 공간, 단일 입자 에너지, -결합 두 몸체
행렬 요소가 담겨 있습니다. 여기서 사용되는 질량 의존 상호작용의 경우, 두 몸체
헤더의 세 번째와 네 번째 필드는 상호작용이 맞춰진 기준 질량
와 그 질량 의존성의 지수를 지정합니다. 두 파일 모두 지수 을 가지며,
USDA는 , GXPF1은 이므로, 표로 작성된 행렬 요소는 계산 대상
원자핵에 대해 로 재조정해야 합니다 [2], [3]. 단일 입자 에너지는 재조정되지 않습니다. 이
단계를 건너뛰면 상관 에너지가 몇 퍼센트 변경됩니다.
이어지는 에너지는 불활성 코어로부터 측정된 가전자 에너지이며, 실험적인 분리 에너지가 아닙니다.
@dataclass(frozen=True)
class Orbital:
idx: int
n: int
ell: int
j2: int
tz: int # j2 = 2j; tz = -1 proton, +1 neutron
@dataclass(frozen=True)
class SPState:
"""One m-scheme single-particle state, i.e. one qubit."""
orb: int
j2: int
mj2: int
tz: int
ell: int
spe: float # mj2 = 2 * m_j
@dataclass
class ModelSpace:
orbitals: list
spes: dict
tbmes: dict
core_z: int
core_n: int
mass_number: int
a_ref: int
mass_exponent: float
mass_factor: float
def read_snt(path, n_protons, n_neutrons):
"""Parse a .snt interaction file, applying its mass dependence for this nucleus.
The two-body header line is ``n_tbme method A_ref exponent``. When ``method`` is 1 the
tabulated matrix elements are rescaled by ``(A / A_ref) ** exponent``, where A is the mass
number of the whole nucleus -- the core plus the valence nucleons. A is derived from the
file's own core numbers rather than passed in, so it cannot silently disagree with the
valence counts the rest of the workflow uses. Single-particle energies are not rescaled.
"""
rows = [
ln.split("!")[0].split() for ln in Path(path).read_text().splitlines()
]
rows = iter([r for r in rows if r])
n_p_orb, n_n_orb, core_z, core_n = (int(x) for x in next(rows)[:4])
orbitals = [
Orbital(*(int(x) for x in next(rows)[:5]))
for _ in range(n_p_orb + n_n_orb)
]
spes = {}
for _ in range(int(next(rows)[0])): # "i i <i|H(1b)|i>"
field = next(rows)
spes[int(field[0])] = float(field[2])
n_tbme, method, a_ref, exponent = next(rows)[:4]
n_tbme, method, a_ref, exponent = (
int(n_tbme),
int(method),
int(a_ref),
float(exponent),
)
mass_number = core_z + core_n + n_protons + n_neutrons
factor = (mass_number / a_ref) ** exponent if method == 1 else 1.0
tbmes = {}
for _ in range(n_tbme): # "a b c d J value"
field = next(rows)
tbmes[tuple(int(x) for x in field[:5])] = float(field[5]) * factor
return ModelSpace(
orbitals,
spes,
tbmes,
core_z,
core_n,
mass_number,
a_ref,
exponent,
factor,
)
def m_scheme_states(ms):
"""The qubit register: protons then neutrons, orbitals in file order, m_j descending."""
return [
SPState(o.idx, o.j2, m2, o.tz, o.ell, ms.spes[o.idx])
for tz in (-1, +1)
for o in ms.orbitals
if o.tz == tz
for m2 in range(o.j2, -o.j2 - 1, -2)
]
클렙쉬-고르단 재결합
방정식 (2)는 반정수 각운동량에 대한 클렙쉬-고르단 계수를 필요로 합니다. 모든 인자는
물리적 값의 두 배로 전달되므로, 는 5로 입력되고 산술 연산은 정확하게 유지됩니다.
Interaction.v_ms는 상호작용 행렬 요소의 조회를 처리합니다. .snt 파일은 각
행렬 요소를 한 번만 저장하므로, 조회는 어느 쪽에서든 반대칭화된 쌍 교환 위상 가 필요할 수 있으며,
브라와 켓은 어느 순서로든 저장되어 있을 수 있습니다.
@lru_cache(maxsize=None)
def clebsch_gordan(j1_2, j2_2, J_2, m1_2, m2_2, M_2):
"""<j1 m1 j2 m2 | J M>. Every argument is twice its physical value."""
if m1_2 + m2_2 != M_2 or not abs(j1_2 - j2_2) <= J_2 <= j1_2 + j2_2:
return 0.0
if abs(m1_2) > j1_2 or abs(m2_2) > j2_2 or abs(M_2) > J_2:
return 0.0
if (j1_2 + j2_2 - J_2) % 2 or (j1_2 - m1_2) % 2 or (j2_2 - m2_2) % 2:
return 0.0
f, half = factorial, lambda x: x // 2
prefactor = sqrt(
(J_2 + 1)
* f(half(j1_2 + j2_2 - J_2))
* f(half(j1_2 - j2_2 + J_2))
* f(half(-j1_2 + j2_2 + J_2))
/ f(half(j1_2 + j2_2 + J_2) + 1)
* f(half(J_2 + M_2))
* f(half(J_2 - M_2))
* f(half(j1_2 - m1_2))
* f(half(j1_2 + m1_2))
* f(half(j2_2 - m2_2))
* f(half(j2_2 + m2_2))
)
total = 0.0
for k in range(half(j1_2 + j2_2 - J_2) + 1):
d = [
half(j1_2 + j2_2 - J_2) - k,
half(j1_2 - m1_2) - k,
half(j2_2 + m2_2) - k,
half(J_2 - j2_2 + m1_2) + k,
half(J_2 - j1_2 - m2_2) + k,
]
if all(x >= 0 for x in d):
total += (-1) ** k / (
f(k) * f(d[0]) * f(d[1]) * f(d[2]) * f(d[3]) * f(d[4])
)
return prefactor * total
class Interaction:
"""Antisymmetrized m-scheme two-body matrix elements <pq||rs>, per Eq. (2)."""
def __init__(self, model_space, sp):
self.ms, self.sp, self._cache = model_space, sp, {}
def _tbme(self, oa, ob, oc, od, J, j_ab_2, j_cd_2):
"""<oa ob; J|V|oc od; J>, allowing for how the file happens to order each pair."""
table = self.ms.tbmes
# |ba; J> = -(-1)^(j_a + j_b - J) |ab; J> for a normalized antisymmetrized pair;
# dropping the leading minus makes v_ms symmetric instead of antisymmetric, and
# the Hamiltonian then fails the rotational-invariance check in Step 1.
phase_ab = -1.0 if (j_ab_2 // 2 - J) % 2 == 0 else 1.0
phase_cd = -1.0 if (j_cd_2 // 2 - J) % 2 == 0 else 1.0
for keys, phase in (
(((oa, ob, oc, od), (oc, od, oa, ob)), 1.0),
(((ob, oa, oc, od), (oc, od, ob, oa)), phase_ab),
(((oa, ob, od, oc), (od, oc, oa, ob)), phase_cd),
(((ob, oa, od, oc), (od, oc, ob, oa)), phase_ab * phase_cd),
):
for key in keys:
value = table.get(key + (J,))
if value is not None:
return value * phase
return 0.0
def v_ms(self, p, q, r, s):
"""<pq||rs>, zero unless M_J and charge are conserved."""
cached = self._cache.get((p, q, r, s))
if cached is not None:
return cached
P, Q, R, S = (self.sp[i] for i in (p, q, r, s))
value = 0.0
if P.mj2 + Q.mj2 == R.mj2 + S.mj2 and P.tz + Q.tz == R.tz + S.tz:
M = P.mj2 + Q.mj2
# sqrt(1 + delta): undo the normalization of the tabulated pair states
c12 = sqrt(2.0) if (P.tz == Q.tz and P.orb == Q.orb) else 1.0
c34 = sqrt(2.0) if (R.tz == S.tz and R.orb == S.orb) else 1.0
for J2 in range(
max(abs(P.j2 - Q.j2), abs(R.j2 - S.j2)),
min(P.j2 + Q.j2, R.j2 + S.j2) + 1,
2,
):
cg_bra = clebsch_gordan(P.j2, Q.j2, J2, P.mj2, Q.mj2, M)
cg_ket = clebsch_gordan(R.j2, S.j2, J2, R.mj2, S.mj2, M)
if abs(cg_bra) < 1e-12 or abs(cg_ket) < 1e-12:
continue
value += (
c12
* c34
* cg_bra
* cg_ket
* self._tbme(
P.orb,
Q.orb,
R.orb,
S.orb,
J2 // 2,
P.j2 + Q.j2,
R.j2 + S.j2,
)
)
self._cache[(p, q, r, s)] = value
return value
행렬 요소와 대칭 검사
행렬식은 점유된 큐비트 인덱스의 정렬된 튜플입니다. 점유된 상태가 두 개보다 많이 다른 두 행렬식은 행렬 요소가 사라지며; 그렇지 않으면, 슬레이터-콘돈 규칙은 고정된 레지스터 순서에서 연산자 사이에 놓인 점유 상태의 개수를 세는 페르미온 부호를 곱한, 상호작용에 대한 짧은 합을 제공합니다.
symmetry_allowed는 네 가지 정확한 양자수 모두가 귀결되는 정수 검사입니다. 이는
샘플을 필터링하는 데도, 확인 가능할 만큼 작은 실행에 대한 정확한 기저를 열거하는 데도 사용됩니다.
def matrix_element(inter, det_a, det_b):
"""<A|H|B> for two determinants, each a sorted tuple of occupied qubit indices."""
set_a, set_b = set(det_a), set(det_b)
out_a, out_b = sorted(set_a - set_b), sorted(set_b - set_a)
if len(out_a) != len(out_b) or len(out_a) > 2:
return 0.0
if not out_a: # diagonal: one-body plus two-body
return sum(inter.sp[i].spe for i in det_a) + sum(
inter.v_ms(i, j, i, j)
for i, j in itertools.combinations(det_a, 2)
)
if len(out_a) == 1: # one state moves, p -> q
p, q = out_a[0], out_b[0]
crossings = sum(1 for k in set_a if min(p, q) < k < max(p, q))
return (-1.0) ** crossings * sum(
inter.v_ms(p, j, q, j) for j in det_a if j not in (p, q)
)
(p, r), (q, s) = out_a, out_b # two states move
crossings = sum(1 for k in set_a if p < k < r) + sum(
1 for k in set_b if q < k < s
)
return (-1.0) ** crossings * inter.v_ms(p, r, q, s)
def subspace_hamiltonian(inter, dets):
"""Dense real-symmetric H projected onto the span of `dets`."""
H = np.zeros((len(dets), len(dets)))
for a, det_a in enumerate(dets):
H[a, a] = matrix_element(inter, det_a, det_a)
for b in range(a + 1, len(dets)):
H[a, b] = H[b, a] = matrix_element(inter, det_a, dets[b])
return H
def ground_state(inter, dets):
"""Lowest eigenvalue and eigenvector of H over `dets`."""
values, vectors = np.linalg.eigh(subspace_hamiltonian(inter, dets))
return values[0], vectors[:, 0]
def symmetry_allowed(
sp, det, n_protons, n_neutrons, mj2_target=0, parity_target=0
):
"""The four exact shell-model quantum numbers, as integer tests on one determinant."""
n_p = sum(1 for i in det if sp[i].tz == -1)
return (
n_p == n_protons
and len(det) - n_p == n_neutrons
and sum(sp[i].mj2 for i in det) == mj2_target
and sum(sp[i].ell for i in det) % 2 == parity_target
)
def full_basis(sp, n_protons, n_neutrons, **targets):
"""Every symmetry-allowed determinant. Only tractable for small model spaces."""
protons = [i for i, s in enumerate(sp) if s.tz == -1]
neutrons = [i for i, s in enumerate(sp) if s.tz == +1]
return [
p + n
for p in itertools.combinations(protons, n_protons)
for n in itertools.combinations(neutrons, n_neutrons)
if symmetry_allowed(sp, p + n, n_protons, n_neutrons, **targets)
]
def count_basis(sp, n_protons, n_neutrons, mj2_target=0, parity_target=0):
"""How many determinants `full_basis` would return, without enumerating them.
A dynamic program over (occupied count, sum of 2*m_j, parity) per species. This stays
cheap when the basis itself is far too large to build, which is how the largest run below
can report the size of the space it is sampling from.
"""
def species(states, k):
table = {(0, 0, 0): 1}
for s in states:
for key, value in list(table.items()):
count, m_sum, parity = key
if count < k:
nxt = (count + 1, m_sum + s.mj2, (parity + s.ell) % 2)
table[nxt] = table.get(nxt, 0) + value
totals = {}
for (count, m_sum, parity), value in table.items():
if count == k:
totals[(m_sum, parity)] = (
totals.get((m_sum, parity), 0) + value
)
return totals
left = species([s for s in sp if s.tz == -1], n_protons)
right = species([s for s in sp if s.tz == +1], n_neutrons)
return sum(
a * b
for (mp, pp), a in left.items()
for (mn, pn), b in right.items()
if mp + mn == mj2_target and (pp + pn) % 2 == parity_target
)
참조 행렬식
안자츠는 단일 행렬식 위에 구축되므로, 그 행렬식은 사용 가능한 것 중 최선이어야 합니다. 가장 낮은 단일 입자 에너지를 채우는 것은 두 몸체 상호작용을 무시합니다. 이러한 모델 공간에서, 그 선택은 최저 에너지 행렬식보다 1~2 MeV 높은 에너지를 줍니다.
시간 반전된 쌍으로 이루어진 채움으로 제한하면 이 정확하게 강제되고 종당 개(최대 몇 천 개)의 후보만 남으므로, 전체 대각합 에 대해 전부 검색하여 최선의 것을 찾을 수 있습니다. 동점인 경우 페어링 힘이 가장 강한, 가장 강하게 정렬된 쌍이 우선합니다. 완전한 열거와 대조하여 확인할 수 있는 이 튜토리얼의 모든 경우에서, 이 검색은 전역 최저 대각 행렬식을 반환하며, 이는 정확한 바닥상태의 가장 큰 단일 성분이기도 합니다.
def reference_determinant(sp, inter, n_protons, n_neutrons):
"""Lowest-diagonal determinant built from time-reversed (+m_j, -m_j) orbital pairs."""
if n_protons % 2 or n_neutrons % 2:
raise ValueError(
"an odd valence count has no time-reversed paired reference at M_J = 0"
)
def species_pairs(tz):
return [
(
q,
next(
p
for p, t in enumerate(sp)
if t.tz == tz and t.orb == s.orb and t.mj2 == -s.mj2
),
)
for q, s in enumerate(sp)
if s.tz == tz and s.mj2 > 0
]
best = None
for chosen_p in itertools.combinations(species_pairs(-1), n_protons // 2):
protons = tuple(q for pair in chosen_p for q in pair)
for chosen_n in itertools.combinations(
species_pairs(+1), n_neutrons // 2
):
det = tuple(
sorted(protons + tuple(q for pair in chosen_n for q in pair))
)
# break ties toward the most aligned pairs, where J = 0 pairing is strongest
score = (
matrix_element(inter, det, det),
-sum(abs(sp[q].mj2) for q in det),
)
if best is None or score < best[0]:
best = (score, det)
return best[1]
여기 풀과 그 섭동적 순위 매기기
상관관계는 참조에서의 2입자-2공공() 여기에 의해 운반됩니다. 두 가지 선택 규칙이 회로를 구축하기 전에 풀을 줄입니다: 여기는 를 보존해야 하며, 공공 쌍과 입자 쌍은 삼각 부등식인 공통 총 로 결합할 수 있어야 합니다.
남은 여기들은 선택된 구성 상호작용의 엡스타인-네스빗 2차 점수 [4]에 의해 순위가 매겨집니다,
이는 각 여기가 얼마나 많은 상관 에너지를 운반하는지 추정합니다. 동일한 두 수가 회로 각도를 결정합니다: 일 때, 1차 진폭은 입니다. 부록은 정확한 이단계 각도가 아니라 1차 진폭이 이 튜토리얼에서 사용되는 선택인 이유를 설명합니다.
def excitation_pool(sp, occ):
"""2p2h quadruples (h1, h2, v1, v2): same-species pairs, then proton-neutron pairs."""
holes = {tz: [i for i in occ if sp[i].tz == tz] for tz in (-1, +1)}
virtuals = {
tz: [i for i, s in enumerate(sp) if s.tz == tz and i not in occ]
for tz in (-1, +1)
}
pool = [
(h1, h2, v1, v2)
for tz in (-1, +1)
for h1, h2 in itertools.combinations(holes[tz], 2)
for v1, v2 in itertools.combinations(virtuals[tz], 2)
]
pool += [
(h1, h2, v1, v2)
for h1 in holes[-1]
for h2 in holes[+1]
for v1 in virtuals[-1]
for v2 in virtuals[+1]
]
return pool
def conserves_symmetry(sp, op):
"""Keeps M_J, and the hole and particle pairs share a reachable total J."""
h1, h2, v1, v2 = op
if sp[v1].mj2 + sp[v2].mj2 != sp[h1].mj2 + sp[h2].mj2:
return False
return max(abs(sp[v1].j2 - sp[v2].j2), abs(sp[h1].j2 - sp[h2].j2)) <= min(
sp[v1].j2 + sp[v2].j2, sp[h1].j2 + sp[h2].j2
)
def en_denominator(inter, occ, holes, virtuals, floor=0.1):
"""Epstein-Nesbet gap: bare gap, spectator rearrangement, and the pair's own term."""
gap = sum(inter.sp[h].spe for h in holes) - sum(
inter.sp[v].spe for v in virtuals
)
for k in occ:
if k in holes:
continue
gap += sum(inter.v_ms(h, k, h, k) for h in holes)
gap -= sum(inter.v_ms(v, k, v, k) for v in virtuals)
gap += inter.v_ms(holes[0], holes[1], holes[0], holes[1])
gap -= inter.v_ms(virtuals[0], virtuals[1], virtuals[0], virtuals[1])
return gap if abs(gap) >= floor else (floor if gap >= 0 else -floor)
def rank_pool(inter, occ, pool):
"""Sort by descending PT2 score; return (operator, coupling, first-order amplitude)."""
ranked = []
for op in pool:
h1, h2, v1, v2 = op
coupling = inter.v_ms(v1, v2, h1, h2)
gap = en_denominator(inter, occ, (h1, h2), (v1, v2))
ranked.append((coupling**2 / abs(gap), op, coupling, coupling / gap))
ranked.sort(key=lambda row: (-row[0], row[1])) # deterministic on ties
return [
(op, coupling, amplitude) for _, op, coupling, amplitude in ranked
]
큐비트 여기 블록
요르단-위그너 매핑 아래에서 입자 보존 여기 연산자는 여덟 개의 파울리 문자열의 합이 되며, 각각은 가장 바깥쪽 인덱스 사이에 연산자 문자열을 운반합니다. 문자열은 페르미온 반대칭성을 강제하며, 비용이 큽니다: 양성자-중성자 여기는 레지스터의 두 절반 사이의 경계를 가로지르며 그 경계를 가로지르는 패리티 문자열을 포함합니다.
문자열을 제거하면 요르다노프 등의 큐비트 여기 연산자가 됩니다 [5]. 이 연산자로 준비된 상태는 진폭이 다르지만, 정확히 같은 행렬식 쌍을 연결하므로, 회로가 도달할 수 있는 행렬식 집합은 변하지 않습니다. 풀링된 SQD는 이러한 행렬식을 고전적 대각화에 사용합니다. 2단계는 두 구성의 서포트를 비교하고 하드웨어 비용을 측정합니다.
로부터 파울리 형태를 구축하면,
문자열은 선택 사항이므로, 두 구성은 플래그 하나 차이로 유지됩니다. 하나의 생성자의 여덟 항이 모두
교환되므로, 단일 PauliEvolutionGate 단계는 트로터 근사가 아니라 정확한 지수 함수입니다.
def _ladder(num_qubits, q, dagger, parity):
"""Pauli form of a_q or a_q^dagger. `parity` toggles the Jordan-Wigner Z string."""
prefix = (
["Z"] * q + ["I"] * (num_qubits - q) if parity else ["I"] * num_qubits
)
x_part, y_part = list(prefix), list(prefix)
x_part[q], y_part[q] = "X", "Y"
return SparsePauliOp(
["".join(reversed(x_part)), "".join(reversed(y_part))],
coeffs=[0.5, 0.5 * (-1j if dagger else 1j)],
)
def excitation_generator(num_qubits, op, parity=False):
"""Hermitian H with exp(-i theta H) = exp(theta (T - T^dagger)) for T = a+ a+ a a."""
h1, h2, v1, v2 = op
T = SparsePauliOp("I" * num_qubits)
for q, dagger in ((v1, True), (v2, True), (h2, False), (h1, False)):
T = (T @ _ladder(num_qubits, q, dagger, parity)).simplify()
return (1j * (T - T.adjoint())).simplify()
def excitation_block(op, theta, parity=False):
"""(window, circuit) for one excitation.
A qubit excitation touches only its four qubits. A fermionic excitation also carries Z
operators on every qubit between the outermost indices, so its window is the whole span --
which is exactly where its extra cost comes from.
"""
window = list(range(min(op), max(op) + 1)) if parity else sorted(op)
local = tuple(window.index(i) for i in op)
generator = excitation_generator(len(window), local, parity=parity)
return window, PauliEvolutionGate(generator, time=theta).definition
def excitation_ansatz(
num_qubits, occ, operators, amplitudes, measure=True, parity=False
):
"""X gates for the reference determinant, then one evolution block per excitation."""
qc = QuantumCircuit(num_qubits)
for q in occ:
qc.x(q)
for op, theta in zip(operators, amplitudes):
if abs(theta) < 1e-12:
continue
window, block = excitation_block(op, theta, parity=parity)
qc.compose(block, qubits=window, inplace=True)
if measure:
qc.measure_all()
return qc
깊이 예산과 회로 앙상블
순위가 매겨진 모든 여기를 포함하는 단일 깊은 회로는 하드웨어의 결맞음 시간을 초과할 수 있습니다. 풀을 얕은 회로의 앙상블에 분산시키고 그 샷들을 하나의 행렬식 집합으로 모으면 2단계는 패킹 문제가 됩니다: 각 여기는 측정된 비용을 가지고, 각 회로는 예산을 가지며, 순위가 매겨진 풀의 얼마나 많은 부분이 들어맞는지가 문제가 됩니다.
예산은 원시 게이트 수가 아니라 2큐비트 깊이(임계 경로 상의 2큐비트 게이트 레이어)로 측정됩니다. 깊이가 회로의 지속 시간을 결정하며 따라서 디바이스의 결맞음을 얼마나 소비하는지를 결정하기 때문입니다. 총 카운트도 함께 보고되는데, 이는 누적된 게이트 오류의 더 나은 대리 지표이기 때문입니다. 둘은 서로 다른 질문에 답하며, 어느 것도 다른 것을 대체하지 않습니다.
두 수량 모두 애리티로 추출됩니다: 정확히 두 큐비트에 작용하는 명령어를 의미하며, 백엔드가 그 얽힘 게이트를 무엇이라고 부르든 상관없습니다. 대신 게이트 이름으로 매칭하면 익숙하지 않은 기저 집합에 대해 0을 반환할 수 있으며, 계산된 예산을 초과하지 않은 채로 전체 풀을 하나의 회로에 잘못 배치할 수 있습니다.
현재 가장 비어 있는 회로를 순위 순서대로 채우면 모든 회로가 예산 근처를 유지합니다. 비용은 실제 백엔드 타겟에서 한 번에 하나의 여기씩 측정됩니다. 추상적인 회로에서 읽어낸 비용은 트랜스파일러가 생성하는 비용이 아니기 때문입니다.
DIRECTIVES = ("barrier", "delay")
def is_two_qubit(instruction):
"""True for an operation on exactly two qubits, excluding directives.
Selecting by arity rather than by gate name keeps this correct on any backend, whatever its
two-qubit basis gate happens to be called -- cz on today's Heron devices, ecr on Eagle, or
something newer tomorrow. A gate-name allow-list silently returns zero on anything it has
not heard of, which would collapse the whole pool into one circuit and pass every budget
check. Barriers are excluded because a barrier spanning two qubits is not a gate.
"""
return (
len(instruction.qubits) == 2
and instruction.operation.name not in DIRECTIVES
)
def two_qubit_count(qc):
"""How many two-qubit gates the circuit contains: the accumulated-gate-error proxy."""
return sum(1 for instruction in qc.data if is_two_qubit(instruction))
def two_qubit_depth(qc):
"""Layers of two-qubit gates on the critical path: the duration and decoherence proxy.
This is what the budget is measured in. Two gates on disjoint qubit pairs run in the same
layer, so depth tracks how long the circuit takes -- and therefore how much coherence it
spends -- while the count above tracks how much gate error it accumulates. Both are
reported; only depth is budgeted.
"""
return qc.depth(filter_function=is_two_qubit)
def excitation_costs(num_qubits, ranked, pm, parity=False):
"""Transpiled two-qubit depth of each excitation on its own."""
return [
two_qubit_depth(
pm.run(
excitation_ansatz(
num_qubits, (), [op], [amp], measure=False, parity=parity
)
)
)
for op, _, amp in ranked
]
def pack_ensemble(
num_qubits, occ, ranked, costs, budget, n_circuits, parity=False
):
"""Fill n_circuits in rank order, always adding to whichever is currently emptiest."""
bins, loads = [[] for _ in range(n_circuits)], [0] * n_circuits
for (op, _, amplitude), cost in zip(ranked, costs):
emptiest = min(range(n_circuits), key=lambda b: loads[b])
if loads[emptiest] + cost > budget:
break # every circuit is full
bins[emptiest].append((op, amplitude))
loads[emptiest] += cost
circuits = [
excitation_ansatz(
num_qubits,
occ,
[o for o, _ in b],
[a for _, a in b],
parity=parity,
)
for b in bins
]
return circuits, bins
def pack_to_budget(
num_qubits, occ, ranked, costs, budget, n_circuits, pm, attempts=6
):
"""Pack, transpile, and shrink the target until the assembled circuits really fit.
Costs are measured one excitation at a time, but excitations that share qubits neither add
nor parallelize cleanly once the transpiler routes them together, so the assembled depth is
not the sum of its measured parts. This loop closes that gap against the real transpiler,
and it runs entirely before any job is submitted -- a budget failure must never cost shots.
"""
target = budget
for attempt in range(attempts):
circuits, bins = pack_ensemble(
num_qubits, occ, ranked, costs, target, n_circuits, parity=False
)
isa = pm.run(circuits)
worst = max(two_qubit_depth(c) for c in isa)
if worst <= budget:
return circuits, bins, isa
target = max(min(costs), int(target * budget / worst * 0.95))
raise RuntimeError(
f"could not fit {n_circuits} circuits inside a two-qubit depth of {budget} in "
f"{attempts} attempts; raise N_CIRCUITS or DEPTH_BUDGET and re-run this cell. "
"No QPU time was spent."
)
후처리: 복구, 재결합, 대각화
세 개의 헬퍼가 4단계의 작업을 수행합니다.
half_configurations는 샘플링된 각 행을 양성자 절반과 중성자 절반으로 나누고,
올바른 핵자 수를 가진 각 절반을 유지합니다. 유효한 양성자 절반을 가진 행은 중성자 절반의 핵자 수가
틀리더라도 그 절반을 기여합니다. 각 절반은 그것이 나타난 행들의 총 샘플링된 가중치를 가지며, 이는
부분공간을 잘라내야 할 경우 순위를 매기는 기준이 됩니다.
grow_subspace는 절반들을 재결합하여 목표 와 패리티
섹터에 들어오는 모든 곱을 만들며, 주어진 부분공간을 재구축하는 대신 추가합니다. 이는
연속된 부분공간들이 중첩되도록 유지하며, 이것이 에너지 수열을 단순히 어떤 경계 근처에서
요동치는 것이 아니라 단조 비증가로 만드는 요인입니다.
recovery_loop는 풀링된 SQD 논문 [1]의 자기 일관적인 구성 복구입니다:
현재 점유율 추정치에 대해 두 반쪽 레지스터의 핵자 수를 복구하고, 재결합하고, 대각화한 후,
고유벡터로부터 다음 점유율 추정치를 가져옵니다.
잘못된 결과를 피하려면 비트 순서 관례를 주의 깊게 확인하세요. qiskit-addon-sqd는 비트스트링
행렬의 0번 열을 가장 높은 큐비트 인덱스로 작성하므로, 행을 뒤집으면 큐비트로 인덱싱된 점유가
됩니다; 그 "오른쪽" 절반은 낮은 큐비트 인덱스이며, 이는 양성자 블록입니다. 이에 따라,
recover_configurations는 num_elec_a를 양성자 수로, 평균 점유율을 큐비트 인덱스 순서로
(protons, neutrons)로 받습니다. 애드온은 비트 가 비트 와 쌍을 이룬다고 가정합니다. 이
레지스터에서 양성자 큐비트 와 중성자 큐비트 은 같은 상태이므로,
이 가정은 우연이 아니라 여기서 물리적으로 의미가 있습니다.
def half_configurations(
bitstring_matrix, probabilities, sp, n_protons, n_neutrons
):
"""Split each row into proton and neutron halves, keeping each half on its own weight.
Column 0 of the addon's matrix is the highest qubit index, so reversing a row gives
occupation indexed by qubit.
"""
protons, neutrons = {}, {}
for row, weight in zip(
bitstring_matrix, np.asarray(probabilities, dtype=float)
):
occupied = np.flatnonzero(row[::-1])
p = tuple(int(i) for i in occupied if sp[i].tz == -1)
n = tuple(int(i) for i in occupied if sp[i].tz == +1)
if len(p) == n_protons:
protons[p] = protons.get(p, 0.0) + weight
if len(n) == n_neutrons:
neutrons[n] = neutrons.get(n, 0.0) + weight
return protons, neutrons
def product_subspace(sp, protons, neutrons, n_protons, n_neutrons, **targets):
"""Every (proton half) x (neutron half) product that lands in the target sector."""
return sorted(
d
for d in (
tuple(sorted(tuple(p) + tuple(n)))
for p in protons
for n in neutrons
)
if symmetry_allowed(sp, d, n_protons, n_neutrons, **targets)
)
def grow_subspace(
sp,
kept_protons,
kept_neutrons,
offered_protons,
offered_neutrons,
n_protons,
n_neutrons,
max_dimension=None,
**targets,
):
"""Add as many offered halves as the dimension cap allows, never dropping a kept one."""
kept_p, kept_n = list(kept_protons), list(kept_neutrons)
new_p = [c for c in offered_protons if c not in set(kept_p)]
new_n = [c for c in offered_neutrons if c not in set(kept_n)]
if max_dimension is None:
kept_p, kept_n = kept_p + new_p, kept_n + new_n
return (
product_subspace(
sp, kept_p, kept_n, n_protons, n_neutrons, **targets
),
kept_p,
kept_n,
)
basis = product_subspace(
sp, kept_p, kept_n, n_protons, n_neutrons, **targets
)
step = max(1, (len(new_p) + len(new_n)) // 24)
taken_p = taken_n = 0
while taken_p < len(new_p) or taken_n < len(new_n):
try_p, try_n = (
min(taken_p + step, len(new_p)),
min(taken_n + step, len(new_n)),
)
candidate = product_subspace(
sp,
kept_p + new_p[:try_p],
kept_n + new_n[:try_n],
n_protons,
n_neutrons,
**targets,
)
if len(candidate) > max_dimension:
if step == 1:
break
step = max(1, step // 2)
continue
basis, taken_p, taken_n = candidate, try_p, try_n
return basis, kept_p + new_p[:taken_p], kept_n + new_n[:taken_n]
def occupancies(sp, dets, vector):
"""Average occupancy of each qubit in a subspace eigenvector, as (protons, neutrons)."""
half = len(sp) // 2
occ = np.zeros(len(sp))
for weight, det in zip(np.abs(vector) ** 2, dets):
for q in det:
occ[q] += weight
return occ[:half], occ[half:]
def sample_occupancies(sp, bitstring_matrix, probabilities):
"""The same quantity estimated directly from sampled bitstrings."""
half = len(sp) // 2
weights = np.asarray(probabilities, dtype=float)
occ = (weights[:, None] * bitstring_matrix[:, ::-1]).sum(
axis=0
) / weights.sum()
return occ[:half], occ[half:]
def recovery_loop(
inter,
sp,
bitstring_matrix,
probabilities,
reference,
n_protons,
n_neutrons,
max_iterations=4,
energy_tol=1e-4,
max_dimension=None,
seed=None,
**targets,
):
"""Self-consistent configuration recovery, diagonalizing in the product subspace.
`num_elec_a` is the proton number and `num_elec_b` the neutron number, matching the
addon's right/left bipartition of the bitstring matrix.
"""
half = len(sp) // 2
p_ref = tuple(i for i in reference if sp[i].tz == -1)
n_ref = tuple(i for i in reference if sp[i].tz == +1)
survivors, survivor_probs = postselect_by_hamming_right_and_left(
bitstring_matrix,
np.asarray(probabilities, dtype=float).copy(),
hamming_right=n_protons,
hamming_left=n_neutrons,
)
if len(survivors):
guess = sample_occupancies(sp, survivors, survivor_probs)
else: # nothing survived: start from the reference itself
guess = (
np.array([1.0 if q in p_ref else 0.0 for q in range(half)]),
np.array(
[1.0 if q + half in n_ref else 0.0 for q in range(half)]
),
)
weights_p, weights_n = {p_ref: np.inf}, {n_ref: np.inf}
kept_p, kept_n = [p_ref], [n_ref]
history, best = [], None
for iteration in range(max_iterations):
# keep the occupancy estimate strictly inside (0, 1): the heuristic divides by it
clipped = tuple(np.clip(a, 1e-4, 1.0 - 1e-4) for a in guess)
recovered, recovered_probs = recover_configurations(
bitstring_matrix,
probabilities,
clipped,
n_protons,
n_neutrons,
rand_seed=None if seed is None else seed + iteration,
)
new_p, new_n = half_configurations(
recovered, recovered_probs, sp, n_protons, n_neutrons
)
for config, weight in new_p.items():
weights_p[config] = weights_p.get(config, 0.0) + weight
for config, weight in new_n.items():
weights_n[config] = weights_n.get(config, 0.0) + weight
def order(w):
return sorted(w, key=lambda c: (-w[c], c))
basis, kept_p, kept_n = grow_subspace(
sp,
kept_p,
kept_n,
order(weights_p),
order(weights_n),
n_protons,
n_neutrons,
max_dimension=max_dimension,
**targets,
)
energy, vector = ground_state(inter, basis)
history.append(
dict(
iteration=iteration + 1,
energy=energy,
dimension=len(basis),
protons=len(kept_p),
neutrons=len(kept_n),
recovered=len(recovered),
survivors=len(survivors),
)
)
print(
f" iteration {iteration + 1}: {len(kept_p)} proton x {len(kept_n)} neutron "
f"halves -> dimension {len(basis)}, E = {energy:.6f} MeV"
)
if best is None or energy < best[0]:
best = (energy, basis, vector)
guess = occupancies(
sp, basis, vector
) # the self-consistent update
if (
len(history) > 1
and abs(history[-2]["energy"] - energy) < energy_tol
):
break
return dict(
energy=best[0], basis=best[1], vector=best[2], history=history
)
백엔드, 예산, 실행 매개변수
이어지는 모든 실행은 동일한 백엔드, 동일한 패스 매니저, 동일한 깊이 예산을 사용하므로, 세 실행은 직접 비교할 수 있습니다. 예산이 이들을 연결합니다: 모든 앙상블의 모든 회로가 그 안에 들어맞아야 하며, 이는 풀의 얼마나 많은 부분을 샘플링할 수 있는지를 결정합니다.
여기의 값들은 Heron 타겟에 대해 트랜스파일된 비용을 측정하여 선택되었습니다. 2큐비트 깊이 300, 16개 회로에서, 24큐비트와 40큐비트 앙상블 모두 회로당 100마이크로초 미만으로 나오며, 이는 몇 백 마이크로초의 결맞음 시간에 비해 여유가 있습니다. 예산을 늘리면 풀을 더 많이 포함하지만 회로 지속 시간이 늘어납니다. 이 트레이드오프는 사용하는 백엔드에 맞게 측정하세요.
# This example assumes you have saved your IBM Quantum Platform account locally.
service = QiskitRuntimeService()
backend = service.least_busy(
operational=True, simulator=False, min_num_qubits=40
)
pass_manager = generate_preset_pass_manager(
optimization_level=3, backend=backend, seed_transpiler=42
)
costing_manager = generate_preset_pass_manager(
optimization_level=1, backend=backend, seed_transpiler=42
)
DEPTH_BUDGET = 300 # two-qubit depth per circuit
N_CIRCUITS = 16 # circuits per ensemble
SHOTS = 10_000 # shots per circuit
MAX_DIMENSION = 4_000 # largest subspace the dense solver here will build
JOB_TAGS = ["TUT_SBQDNH"] # initials of the title's content words
# derive the two-qubit basis gate from the target by arity, not from a hard-coded name
two_qubit_basis = sorted(
name
for name in backend.target.operation_names
if backend.target.operation_from_name(name).num_qubits == 2
)
if not two_qubit_basis:
raise RuntimeError(
f"{backend.name} exposes no two-qubit gate; pick another backend"
)
print(
f"{backend.name}: {backend.num_qubits} qubits, two-qubit basis gate {two_qubit_basis[0]}"
)
print(
f"two-qubit depth budget {DEPTH_BUDGET}, {N_CIRCUITS} circuits x {SHOTS:,} shots per run"
)
print(
f"three runs: {3 * N_CIRCUITS} circuits, {3 * N_CIRCUITS * SHOTS:,} shots in total"
)
ibm_phoenix: 120 qubits, two-qubit basis gate cz
two-qubit depth budget 300, 16 circuits x 10,000 shots per run
three runs: 48 circuits, 480,000 shots in total
소규모 하드웨어 예제
이 섹션은 대규모 실행과 동일한 백엔드와 동일한 게이트 예산을 사용하여 QPU에서 4단계 워크플로를 따릅니다. 더 작은 문제는 결과를 확인하기 위한 정확한 참조값을 제공합니다.
소규모 문제는 입니다: 코어 위의 셸에 있는 두 개의 가전자 양성자와 두 개의 가전자 중성자로, USDA 상호작용 [2]을 사용합니다. 종당 세 개의 오비탈이 24큐비트를 주며, 완전한 대칭 허용 기저는 640개의 행렬식으로, 정확한 답과 에너지 추정값을 비교하기에 충분히 작습니다.
1단계: 고전적 입력을 양자 문제로 매핑
상호작용을 읽고, 레지스터를 구축하고, 참조 행렬식을 구성합니다. 다음 표는 배경의 레지스터 정보를 상호작용 파일에서 직접 읽어온 것을 보여줍니다.
N_PROTONS, N_NEUTRONS = 2, 2
ms_sd = read_snt(DATA / "usda.snt", N_PROTONS, N_NEUTRONS)
sp_sd = m_scheme_states(ms_sd)
inter_sd = Interaction(ms_sd, sp_sd)
occ_sd = reference_determinant(sp_sd, inter_sd, N_PROTONS, N_NEUTRONS)
# post-selection splits the register in half, so the two species must contribute equally
n_proton_states = sum(1 for s in sp_sd if s.tz == -1)
if n_proton_states != len(sp_sd) - n_proton_states:
raise ValueError(
"this workflow needs equal proton and neutron state counts"
)
SHELL_LABEL = {0: "s", 1: "p", 2: "d", 3: "f", 4: "g"}
print(
f"core Z={ms_sd.core_z} N={ms_sd.core_n} plus {N_PROTONS}p + {N_NEUTRONS}n valence "
f"-> A={ms_sd.mass_number} on {len(sp_sd)} qubits"
)
print(
f"interaction: {len(ms_sd.tbmes)} J-coupled matrix elements, fitted at "
f"A_ref={ms_sd.a_ref}, rescaled by (A/A_ref)^{ms_sd.mass_exponent:g} = "
f"{ms_sd.mass_factor:.6f}\n"
)
print(
f"{'orbital':>9} {'SPE (MeV)':>10} {'proton qubits':>14} {'neutron qubits':>15}"
)
for o in (o for o in ms_sd.orbitals if o.tz == -1):
twin = next(
t
for t in ms_sd.orbitals
if t.tz == +1 and (t.n, t.ell, t.j2) == (o.n, o.ell, o.j2)
)
qp = [q for q, s in enumerate(sp_sd) if s.orb == o.idx]
qn = [q for q, s in enumerate(sp_sd) if s.orb == twin.idx]
print(
f"{f'{o.n}{SHELL_LABEL[o.ell]}{o.j2}/2':>9} {ms_sd.spes[o.idx]:>10.4f} "
f"{f'{qp[0]}-{qp[-1]}':>14} {f'{qn[0]}-{qn[-1]}':>15}"
)
print(f"\nreference determinant occupies qubits {occ_sd}")
print(
f" M_J = {sum(sp_sd[i].mj2 for i in occ_sd) / 2:g}, "
f"parity = {(-1) ** (sum(sp_sd[i].ell for i in occ_sd) % 2):+d}, "
f"energy = {matrix_element(inter_sd, occ_sd, occ_sd):.6f} MeV"
)
core Z=8 N=8 plus 2p + 2n valence -> A=20 on 24 qubits
interaction: 158 J-coupled matrix elements, fitted at A_ref=18, rescaled by (A/A_ref)^-0.3 = 0.968886
orbital SPE (MeV) proton qubits neutron qubits
0d3/2 2.1117 0-3 12-15
0d5/2 -3.9257 4-9 16-21
1s1/2 -3.2079 10-11 22-23
reference determinant occupies qubits (4, 9, 16, 21)
M_J = 0, parity = +1, energy = -29.765549 MeV
계속하기 전에 해밀토니안에 대해 두 가지 검사를 실행합니다. 둘 다 비용이 적게 들며 단일 에너지 계산으로는 발견하지 못할 수 있는 재결합 오류를 드러낼 수 있습니다.
회전 불변 해밀토니안은 그 고유상태를 다중항으로 조직하므로, 섹터의 모든 고유값은 스펙트럼에서도 같은 에너지로 나타나야 합니다. 바닥상태와 를 가진 가장 낮은 상태 사이의 간격이 여기 에너지이며, 이는 에 대해 MeV로 측정되었습니다 [6]. 경험적 -셸 상호작용은 몇 백 keV 이내로 일치할 것으로 예상됩니다.
basis_exact_sd = full_basis(sp_sd, N_PROTONS, N_NEUTRONS)
if len(basis_exact_sd) != count_basis(sp_sd, N_PROTONS, N_NEUTRONS):
raise AssertionError("the basis counter disagrees with the enumeration")
E_REF_SD = matrix_element(inter_sd, occ_sd, occ_sd)
E_EXACT_SD, _ = ground_state(inter_sd, basis_exact_sd)
# the M_J = 2 sector: its spectrum must be contained in the M_J = 0 spectrum
basis_mj2 = full_basis(sp_sd, N_PROTONS, N_NEUTRONS, mj2_target=4)
spectrum_0 = np.linalg.eigvalsh(
subspace_hamiltonian(inter_sd, basis_exact_sd)
)
spectrum_2 = np.linalg.eigvalsh(subspace_hamiltonian(inter_sd, basis_mj2))
contained = sum(
1 for e in spectrum_2 if np.min(np.abs(spectrum_0 - e)) < 1e-7
)
if contained != len(spectrum_2):
raise AssertionError(
f"rotational invariance broken: only {contained}/{len(spectrum_2)} "
"M_J=2 eigenvalues appear in the M_J=0 spectrum"
)
print(
f"rotational invariance: all {contained} M_J=2 eigenvalues found in the M_J=0 spectrum"
)
print(
f"E(2+) - E(0+) = {spectrum_2[0] - E_EXACT_SD:.3f} MeV (experiment: 1.634 MeV)\n"
)
print(f"reference determinant {E_REF_SD:11.6f} MeV")
print(
f"exact diagonalization {E_EXACT_SD:11.6f} MeV (dimension {len(basis_exact_sd)})"
)
print(f"correlation energy to find {E_EXACT_SD - E_REF_SD:11.6f} MeV")
rotational invariance: all 497 M_J=2 eigenvalues found in the M_J=0 spectrum
E(2+) - E(0+) = 1.747 MeV (experiment: 1.634 MeV)
reference determinant -29.765549 MeV
exact diagonalization -40.472331 MeV (dimension 640)
correlation energy to find -10.706782 MeV
다음으로 연산자 풀을 구성합니다. 두 가지 선택 규칙을 적용하면 중요한 결과가 나옵니다: 이 참조에 대해, 이 모델 공간에서, 허용되는 단일 여기가 전혀 없습니다.
이유는 구체적이며 확인 가능합니다. 여기는 입자 상태가 공공과 같은 를 가질 때만 를 보존합니다. 참조는 가장 낮은 오비탈(의 )에서 가장 큰 를 가진 두 상태를 점유하며, 셸의 다른 오비탈은 에 도달하지 않습니다. 는 에서 멈추고 는 에서 멈추기 때문입니다. 따라서 어떤 단일 여기도 살아남지 못하며, 상관관계는 전적으로 여기에 의해 운반됩니다. 이는 참조와 셸의 속성이지, 일반 법칙이 아닙니다; 다음 셀은 이를 가정하는 대신 실제로 세어봅니다.
raw_pool_sd = excitation_pool(sp_sd, occ_sd)
pool_sd = [op for op in raw_pool_sd if conserves_symmetry(sp_sd, op)]
ranked_sd = rank_pool(inter_sd, occ_sd, pool_sd)
singles_sd = [
(h, v)
for h in occ_sd
for v in range(len(sp_sd))
if v not in occ_sd and sp_sd[h].tz == sp_sd[v].tz
]
singles_mj_sd = [
(h, v) for h, v in singles_sd if sp_sd[h].mj2 == sp_sd[v].mj2
]
print(
f"1p1h: {len(singles_sd):4d} raw -> {len(singles_mj_sd):3d} conserve M_J"
)
print(
f"2p2h: {len(raw_pool_sd):4d} raw -> {len(pool_sd):3d} conserve M_J and couple to a common J\n"
)
print(
f"{'rank':>4} {'holes':>9} {'particles':>11} {'<ref|H|a> (MeV)':>16} {'amplitude':>10}"
)
for r, (op, coupling, amplitude) in enumerate(ranked_sd[:8], start=1):
print(
f"{r:>4} {f'{op[0]},{op[1]}':>9} {f'{op[2]},{op[3]}':>11} "
f"{coupling:>16.4f} {amplitude:>10.4f}"
)
# what is the best this ansatz could possibly do? Apply every excitation once and recombine.
reachable = {occ_sd}
for op, _, _ in ranked_sd:
h1, h2, v1, v2 = op
reachable |= {
tuple(sorted(set(d) - {h1, h2} | {v1, v2}))
for d in reachable
if {h1, h2} <= set(d) and not {v1, v2} & set(d)
}
ceiling = product_subspace(
sp_sd,
{tuple(i for i in d if sp_sd[i].tz == -1) for d in reachable},
{tuple(i for i in d if sp_sd[i].tz == +1) for d in reachable},
N_PROTONS,
N_NEUTRONS,
)
print(
f"\nthe pool reaches {len(reachable)} determinants, whose product subspace spans "
f"{len(ceiling)} of {len(basis_exact_sd)}"
)
1p1h: 40 raw -> 0 conserve M_J
2p2h: 490 raw -> 78 conserve M_J and couple to a common J
rank holes particles <ref|H|a> (MeV) amplitude
1 4,9 0,3 -1.8714 0.1375
2 16,21 12,15 -1.8714 0.1375
3 4,21 3,12 1.6775 -0.1029
4 9,16 0,15 1.6775 -0.1029
5 4,9 10,11 -0.8728 0.1168
6 16,21 22,23 -0.8728 0.1168
7 4,21 3,17 1.0622 -0.0882
8 4,21 8,12 -1.0622 0.0882
the pool reaches 412 determinants, whose product subspace spans 640 of 640
2단계: 양자 하드웨어 실행을 위한 문제 최적화
트랜스파일레이션은 요르단-위그너 문자열의 하드웨어 비용과 큐비트 여기를 사용함으로써 얻는 절감을 드러냅니다. 첫 번째 셀은 두 구성을 실제 백엔드 타겟에 대해 측정하고, 설정에서 소개된, 문자열을 제거하면 진폭은 바뀌지만 회로가 도달할 수 있는 행렬식의 집합은 바뀌지 않는다는 주장을 확인합니다.
이 대체의 두 가지 결과를 비교합니다. 큐비트 여기는 인덱스 사이의 거리와 무관하게 동일한 비용이 들므로, 레지스터의 두 절반 사이의 경계를 가로지르며 풀의 대부분을 차지하는 양성자-중성자 여기는 더 이상 이 추가 비용을 갖지 않습니다. 그러면 전체 풀이 예산 안에 들어맞으며, 이는 결과를 제한하는 요인이 회로 깊이가 아니라 샘플링임을 의미합니다.
# 1. do the two constructions reach the same determinants?
# Apply one block to the reference on the window it spans and read off which basis states
# acquire amplitude. Column 0 of the unitary is the image of |0...0>, and the X gates that
# place the reference are part of the circuit, so that column is exactly what is wanted.
# A fermionic block's window is its whole span, and building a unitary on it costs 4^n, so
# probe the narrowest excitations in the pool rather than the highest-ranked ones.
PROBE_SPAN = 12
narrow = sorted(ranked_sd, key=lambda row: max(row[0]) - min(row[0]))
probes = [op for op, _, _ in narrow if max(op) - min(op) + 1 <= PROBE_SPAN][
:3
]
if len(probes) < 2:
raise RuntimeError(
f"no excitation spans {PROBE_SPAN} qubits or fewer; raise PROBE_SPAN"
)
print(
f"{'excitation':>16} {'span':>5} {'reachable determinants':>22} {'same as fermionic?':>19}"
)
for probe_op in probes:
probe_window = list(range(min(probe_op), max(probe_op) + 1))
probe_local = tuple(probe_window.index(i) for i in probe_op)
probe_occ = tuple(
probe_window.index(i) for i in occ_sd if i in probe_window
)
supports = {}
for parity in (True, False):
unitary = Operator(
excitation_ansatz(
len(probe_window),
probe_occ,
[probe_local],
[0.7],
measure=False,
parity=parity,
)
).data
supports[parity] = frozenset(
np.flatnonzero(np.abs(unitary[:, 0]) > 1e-10).tolist()
)
if len(supports[True]) < 2:
raise AssertionError(
f"{probe_op}: the block did not move any amplitude, so this "
"comparison would be vacuous"
)
if supports[True] != supports[False]:
raise AssertionError(
f"{probe_op}: the two constructions reach different determinants"
)
print(
f"{str(probe_op):>16} {len(probe_window):>5} {len(supports[True]):>22} {'yes':>19}"
)
print(
"\n-> identical support; the amplitudes differ, and pooled SQD only consumes the support\n"
)
# 2. what does each one cost on this backend?
cost_qeb = excitation_costs(
len(sp_sd), ranked_sd, costing_manager, parity=False
)
cost_jw = excitation_costs(
len(sp_sd), ranked_sd, costing_manager, parity=True
)
def species(op):
return "same" if len({sp_sd[i].tz for i in op}) == 1 else "pn"
print(
f"{'excitation':>10} {'count':>5} {'QEB 2q depth':>14} {'fermionic 2q depth':>19}"
)
for group in ("same", "pn"):
q = [
c
for (op, _, _), c in zip(ranked_sd, cost_qeb)
if species(op) == group
]
j = [
c for (op, _, _), c in zip(ranked_sd, cost_jw) if species(op) == group
]
print(
f"{group:>10} {len(q):>5} {f'{min(q)}-{max(q)}':>14} {f'{min(j)}-{max(j)}':>19}"
)
print(
f"{'pool total':>10} {len(ranked_sd):>5} {sum(cost_qeb):>14} {sum(cost_jw):>19}"
)
print(
f"\nfermionic / qubit-excitation cost ratio: {sum(cost_jw) / sum(cost_qeb):.2f}x"
)
print(
f"\nensemble capacity: {N_CIRCUITS} circuits at two-qubit depth {DEPTH_BUDGET}"
)
excitation span reachable determinants same as fermionic?
(4, 9, 5, 8) 6 2 yes
(16, 21, 17, 20) 6 2 yes
(4, 9, 6, 7) 6 2 yes
-> identical support; the amplitudes differ, and pooled SQD only consumes the support
excitation count QEB 2q depth fermionic 2q depth
same 26 40-48 48-144
pn 52 48-48 48-256
pool total 78 3728 9112
fermionic / qubit-excitation cost ratio: 2.44x
ensemble capacity: 16 circuits at two-qubit depth 300
circuits_sd, bins_sd, isa_sd = pack_to_budget(
len(sp_sd),
occ_sd,
ranked_sd,
cost_qeb,
DEPTH_BUDGET,
N_CIRCUITS,
pass_manager,
)
PACKED_SD = sum(len(b) for b in bins_sd)
worst_sd = max(two_qubit_depth(c) for c in isa_sd)
worst_count_sd = max(two_qubit_count(c) for c in isa_sd)
print(
f"packed {PACKED_SD} of {len(ranked_sd)} excitations into {N_CIRCUITS} circuits"
)
print(f" excitations per circuit {[len(b) for b in bins_sd]}")
print(f" two-qubit depth {[two_qubit_depth(c) for c in isa_sd]}")
print(f" two-qubit gates {[two_qubit_count(c) for c in isa_sd]}")
print(
f"\nworst circuit: two-qubit depth {worst_sd} of a {DEPTH_BUDGET} budget, "
f"{worst_count_sd} two-qubit gates"
)
packed 78 of 78 excitations into 16 circuits
excitations per circuit [5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 4, 4]
two-qubit depth [228, 182, 177, 220, 214, 220, 226, 224, 222, 222, 181, 179, 136, 179, 171, 181]
two-qubit gates [234, 231, 227, 228, 225, 225, 233, 229, 233, 226, 230, 223, 232, 226, 176, 185]
worst circuit: two-qubit depth 228 of a 300 budget, 234 two-qubit gates
3단계: Qiskit 프리미티브를 사용하여 실행
문제당 하나의 작업을 제출하며, 전체 앙상블을 회로의 단일 목록으로 제출합니다. 게이트 및 측정 트월링과 동적 디커플링이 하드웨어 노이즈의 영향을 줄이기 위해 활성화됩니다. 그 이점은 회로와 백엔드에 따라 달라집니다.
각 작업의 ID가 출력됩니다. service.job("JOB_ID")를 사용하면 추가 QPU 시간을 사용하지 않고
완료된 작업과 그 결과를 가져올 수 있습니다.
def sample(isa_circuits, shots, tags):
"""Submit one Sampler job; return the per-circuit bit arrays and the measured QPU seconds."""
sampler = SamplerV2(mode=backend)
sampler.options.environment.job_tags = tags
sampler.options.twirling.enable_gates = True
sampler.options.twirling.enable_measure = True
sampler.options.dynamical_decoupling.enable = True
sampler.options.dynamical_decoupling.sequence_type = "XY4"
job = sampler.run(isa_circuits, shots=shots)
print(
f"job {job.job_id()}: {len(isa_circuits)} circuits x {shots:,} shots "
f"on {backend.name}"
)
return [pub.data.meas for pub in job.result()]
def pool_samples(bit_arrays, sp):
"""Merge the ensemble's bit arrays into one bitstring matrix and probability vector."""
matrices, weights, total = [], [], 0
for bit_array in bit_arrays:
matrix, probabilities = bit_array_to_arrays(bit_array)
matrices.append(matrix)
weights.append(probabilities * bit_array.num_shots)
total += bit_array.num_shots
counts = np.concatenate(weights)
matrix = np.vstack(matrices)
# the same bitstring can appear in more than one circuit; merge duplicate rows
unique, inverse = np.unique(matrix, axis=0, return_inverse=True)
merged = np.zeros(len(unique))
np.add.at(merged, inverse.ravel(), counts)
return unique, merged / merged.sum(), total
bit_arrays_sd = sample(isa_sd, SHOTS, JOB_TAGS + ["20Ne"])
matrix_sd, probs_sd, shots_sd = pool_samples(bit_arrays_sd, sp_sd)
survivors_sd, _ = postselect_by_hamming_right_and_left(
matrix_sd,
probs_sd.copy(),
hamming_right=N_PROTONS,
hamming_left=N_NEUTRONS,
)
shot_survival_sd = float(
probs_sd[
(matrix_sd[:, len(sp_sd) // 2 :].sum(axis=1) == N_PROTONS)
& (matrix_sd[:, : len(sp_sd) // 2].sum(axis=1) == N_NEUTRONS)
].sum()
)
reference_bits = "".join(
"1" if q in occ_sd else "0" for q in range(len(sp_sd))
)[::-1]
print(f"\n{shots_sd:,} shots -> {len(matrix_sd):,} distinct bitstrings")
print(
f" {shot_survival_sd:6.1%} of shots carry the right proton and neutron numbers"
)
print(f" {len(survivors_sd):,} distinct bitstrings do")
order = np.argsort(-probs_sd)
half = len(sp_sd) // 2
print(f"\n{'neutrons':>{half}} | {'protons':<{half}} share")
for i in order[:4]:
bits = "".join("1" if b else "0" for b in matrix_sd[i])
tag = " <- reference determinant" if bits == reference_bits else ""
print(f"{bits[:half]} | {bits[half:]} {probs_sd[i]:6.2%}{tag}")
if len(survivors_sd) == 0:
raise RuntimeError(
"no shot carried the right nucleon numbers; check the backend and "
"the transpiled circuits before spending more QPU time"
)
job dap30qtr85ps73fg21p0: 16 circuits x 10,000 shots on ibm_phoenix
160,000 shots -> 17,221 distinct bitstrings
31.5% of shots carry the right proton and neutron numbers
973 distinct bitstrings do
neutrons | protons share
001000010000 | 001000010000 20.08% <- reference determinant
000000010000 | 001000010000 2.25%
001000010000 | 001000000000 2.19%
001000010000 | 000000010000 1.93%
4단계: 원하는 고전 형식으로 결과를 후처리하고 반환하기
Background 섹션에 설명된 핵 대칭 제약 조건을 사용하여 양자 샘플을 에너지 추정치로 변환합니다.
구성 복구는 두 핵자 수를 복구합니다. recover_configurations는 양성자 또는 중성자 수가 잘못된 각 샷을 버리는 대신, 현재의 평균 오비탈 점유율 추정치와 가장 일치하지 않는 비트를 뒤집습니다. 첫 번째 패스에서는 점유율 추정치가 이미 살아남은 샷들로부터 나오며, 이후에는 이전 부분공간의 고유벡터로부터 나오는데, 이는 이 절차를 자기 일관적으로 만듭니다.
와 패리티는 샷 전체가 아니라 재결합된 곱에 부과됩니다. 복구된 모든 샷은 양성자 절반과 중성자 절반을 기여하며, 부분공간은 이고 올바른 패리티를 갖는 샘플링된 양성자 구성과 샘플링된 중성자 구성의 모든 곱으로 확장됩니다. 대신 전체 에 대해 샷 전체를 필터링하면, 그 조합에 속하는 양자수 때문에 멀쩡한 두 절반을 버리게 됩니다.
네 가지 양자수 검사는 서로 다른 비율의 샘플을 걸러냅니다. 두 핵자 수가 필터링의 대부분을 차지합니다. 패리티는 단일 주요 껍질 내에서 자동으로 만족됩니다. 모든 오비탈은 짝수 을 가지고 모든 오비탈은 홀수 을 가지므로, 핵자 수가 맞으면 패리티는 틀릴 수 없습니다. 패리티 검사가 유지되는 이유는 껍질을 넘나드는 모형 공간에서는 그것이 독립적인 제약 조건이 되기 때문입니다. 검사는 곱을 목표 각운동량 구역 내로 유지합니다. 네 개의 정확한 양자수를 갖는 것의 가치는 그것들이 저렴하고 정확하다는 데 있지, 각각이 큰 필터라는 데 있지 않습니다.
대각화는 변분 상한을 제공합니다. 각 반복의 부분공간이 이전 것을 포함하므로 에너지 수열은 단조적으로 감소하며, 그 안의 모든 항목은 그것을 생성한 샘플의 노이즈와 무관하게 실제 바닥상태 에너지에 대한 엄밀한 상한입니다.
result_sd = recovery_loop(
inter_sd,
sp_sd,
matrix_sd,
probs_sd,
occ_sd,
N_PROTONS,
N_NEUTRONS,
max_iterations=4,
max_dimension=MAX_DIMENSION,
seed=42,
)
E_SQD_SD = result_sd["energy"]
recovered_sd = 100 * (E_SQD_SD - E_REF_SD) / (E_EXACT_SD - E_REF_SD)
print(f"\nreference determinant {E_REF_SD:11.6f} MeV")
print(
f"pooled SQD upper bound {E_SQD_SD:11.6f} MeV "
f"(subspace dimension {len(result_sd['basis'])} of {len(basis_exact_sd)})"
)
print(f"exact diagonalization {E_EXACT_SD:11.6f} MeV")
print(f"\ncorrelation energy recovered: {recovered_sd:.1f}%")
energies_sd = [h["energy"] for h in result_sd["history"]]
if any(b > a + 1e-9 for a, b in zip(energies_sd, energies_sd[1:])):
raise AssertionError(
"the subspaces are not nested; the bound should never rise"
)
if E_SQD_SD < E_EXACT_SD - 1e-7:
raise AssertionError(
f"pooled SQD returned {E_SQD_SD:.6f}, below the exact {E_EXACT_SD:.6f}; "
"a subspace bound cannot beat the full diagonalization"
)
iteration 1: 66 proton x 66 neutron halves -> dimension 640, E = -40.472331 MeV
iteration 2: 66 proton x 66 neutron halves -> dimension 640, E = -40.472331 MeV
reference determinant -29.765549 MeV
pooled SQD upper bound -40.472331 MeV (subspace dimension 640 of 640)
exact diagonalization -40.472331 MeV
correlation energy recovered: 100.0%
결과 평가하기
이 설정으로 Heron급 백엔드에서 얻은 결과를 평가하려면 다음 검사를 사용하세요.
-
샷 생존율은 두 핵자 수에 대해 양성자와 중성자 수가 올바른 샷의 비율을 측정합니다. 레지스터가 커질수록 이 값은 떨어질 수 있습니다. 생존율이 0에 가까우면 회로 실행에 문제가 있음을 나타낼 수 있습니다. 후처리가 아니라 2단계의 ISA 깊이와 백엔드의 보정 상태를 확인하세요.
-
복구 루프는 각 반복마다 일정하거나 증가하는 부분공간 차원과 일정하거나 감소하는 에너지를 출력해야 합니다. 1회차 반복에서 이미
MAX_DIMENSION에 도달한다면, 제약을 가하는 것은 샘플링이 아니라 고전 솔버입니다. -
에 대한 복구된 비율은 높아야 합니다. 1단계에서 계산된 안자츠 상한이 640개의 행렬식 전체 공간이기 때문이며, 이 실행에서는 표현력이 아니라 샘플링만이 유일한 장애물이기 때문입니다.
-
이전 셀의 두 assertion은 변분 상한을 확인합니다. 상한이 상승한다는 것은 부분공간들이 더 이상 중첩되지 않는다는 의미이며, 상한이 정확한 에너지보다 낮다는 것은 하드웨어가 아니라 해밀토니안에 문제가 있다는 의미입니다.
직관과 달리, 노이즈가 더 많은 백엔드가 깨끗한 백엔드보다 약간 더 나은 상한을 줄 수 있습니다. 오류가 이상적인 회로라면 결코 샘플링하지 않았을 유효한 절반 구성들을 만들어내고, 변분 부분공간을 넓히는 것은 그것의 최소 고유값을 올릴 수 없기 때문입니다. 노이즈가 있는 시뮬레이션도 같은 효과를 보여줄 수 있지만, 이 튜토리얼에서는 하드웨어 샘플로 이를 보여줍니다.
# IBM Carbon palette: Blue 60 and Blue 80 for data, Gray 100/70/30 for ink and rules
SURFACE, INK, MUTED, RULE = "#ffffff", "#161616", "#6f6f6f", "#c6c6c6"
SERIES, DEEP, PURPLE = "#0f62fe", "#002d9c", "#6929c4"
def convergence_plot(
history, e_ref, e_exact, title, colour=SERIES, full_dim=None
):
"""Energy against subspace dimension, scaled to the data rather than to the full window.
A good run lands within a fraction of a percent of the exact answer, so an axis spanning
reference-to-exact would squash every point onto one line. The axis is therefore scaled to
the data (plus the exact line, when there is one), and the right-hand axis carries the
fraction of the correlation energy so the absolute and relative readings sit side by side.
"""
dimensions = [h["dimension"] for h in history]
energies = [h["energy"] for h in history]
fig, ax = plt.subplots(figsize=(7.4, 4.3), facecolor=SURFACE)
ax.set_facecolor(SURFACE)
ax.plot(
dimensions,
energies,
"-o",
color=colour,
linewidth=2,
markersize=8,
markeredgecolor=SURFACE,
markeredgewidth=1.5,
zorder=3,
)
stacked = {}
for h in history:
# a converged loop repeats the same point; stack the labels so they do not overprint
key = (round(h["dimension"]), round(h["energy"], 9))
offset = 12 + 11 * stacked.get(key, 0)
stacked[key] = stacked.get(key, 0) + 1
ax.annotate(
str(h["iteration"]),
xy=(h["dimension"], h["energy"]),
xytext=(0, offset),
textcoords="offset points",
ha="center",
fontsize=8,
color=MUTED,
)
span = (max(dimensions) - min(dimensions)) or max(1, max(dimensions) // 4)
x_left, x_right = (
min(dimensions) - 0.14 * span,
max(dimensions) + 0.40 * span,
)
ax.set_xlim(x_left, x_right)
floor = min(energies) if e_exact is None else min(min(energies), e_exact)
height = max(max(energies) - floor, 1e-3)
ax.set_ylim(floor - 0.30 * height, max(energies) + 0.42 * height)
if e_exact is not None:
ax.axhline(
e_exact, color=MUTED, linestyle="--", linewidth=1, zorder=1
)
label = "exact" + (f", {full_dim:,} determinants" if full_dim else "")
ax.annotate(
f"{label} {e_exact:.3f} MeV".replace("-", "\u2212"),
xy=(x_left, e_exact),
xytext=(3, 5),
textcoords="offset points",
ha="left",
va="bottom",
color=MUTED,
fontsize=9,
)
# the reference determinant is far off this scale; state it rather than plotting it
ax.annotate(
f"reference determinant {e_ref:.3f} MeV".replace("-", "\u2212")
+ f" ({e_ref - max(energies):+.2f} MeV off the top of this axis)".replace(
"-", "\u2212"
),
xy=(x_right, max(energies) + 0.42 * height),
xytext=(-3, -12),
textcoords="offset points",
ha="right",
va="top",
color=MUTED,
fontsize=8.5,
)
if e_exact is not None and abs(e_exact - e_ref) > 1e-9:
right = ax.twinx()
low, high = ax.get_ylim()
def to_percent(e):
return 100 * (e - e_ref) / (e_exact - e_ref)
right.set_ylim(to_percent(low), to_percent(high))
right.set_ylabel("correlation energy recovered (%)", color=MUTED)
right.tick_params(colors=MUTED)
for side in ("top", "left"):
right.spines[side].set_visible(False)
right.spines["right"].set_color(MUTED)
right.spines["bottom"].set_color(MUTED)
ax.set_xlabel("subspace dimension", color=MUTED)
ax.set_ylabel("ground-state energy (MeV)", color=MUTED)
ax.set_title(title, color=INK, fontsize=11.5, loc="left", pad=12)
ax.grid(axis="y", color=RULE, alpha=0.55)
ax.tick_params(colors=MUTED)
for side in ("top", "right"):
ax.spines[side].set_visible(False)
for side in ("bottom", "left"):
ax.spines[side].set_color(MUTED)
fig.tight_layout()
return fig
convergence_plot(
result_sd["history"],
E_REF_SD,
E_EXACT_SD,
f"$^{{20}}$Ne: the bound falls as configuration recovery widens the subspace\n"
f"({backend.name}, {N_CIRCUITS} circuits x {SHOTS:,} shots)",
full_dim=len(basis_exact_sd),
)
plt.show()
대규모 하드웨어 예제
규모를 키우는 것은 입력만 바꾸므로, 다음 단계는 네 단계를 하나의 함수로 결합하여 GXPF1 상호작용 [3]을 사용하여 코어 위의 껍질에서 40큐비트 레지스터로 두 번 실행하는 것입니다.
두 실행은 스케일링의 서로 다른 측면을 보여줍니다.
-
는 원자가 양성자 2개와 원자가 중성자 2개를 가지며 4,000개의 행렬식으로 이루어진 기저를 가집니다. 레지스터는 40큐비트이지만, 이 문제는 여전히 노트북에서 정확히 대각화할 수 있을 만큼 작아서, 레지스터 크기를 늘린 후에도 하드웨어 결과를 정확한 참조값과 비교할 수 있습니다.
-
은 원자가 양성자 4개와 원자가 중성자 4개를 가지며, 동일한 40큐비트에서 대칭적으로 허용된 행렬식이 1,963,461개나 됩니다. 이 튜토리얼의 밀집 솔버는 그 전체 공간을 대각화할 수 없으므로, 이 실행은 엄밀한 상한과 그것이 개선하는 참조 행렬식을 반환합니다.
두 실행에 걸쳐 두 가지 양을 살펴보세요. 고정된 게이트 예산 내에 들어가는 풀의 비율은 풀이 커질수록 줄어들며, pack_ensemble이 얼마나 포함되었는지를 보고합니다. 부분공간은 더 이상 샘플링에 의해 제한되지 않고, 여기서 밀집 고전 솔버가 만드는 가장 큰 행렬인 MAX_DIMENSION에 의해 제한되기 시작합니다. 이 규모에서는 실제 계산이라면 선택된 구성 상호작용(selected-CI) 솔버를 사용할 것입니다.
1–4단계 결합하기
다음 함수는 안내서와 동일한 순서로 동일한 단계들을 호출합니다.
def sqd_run(snt_file, n_protons, n_neutrons, name, exact=True):
"""The whole workflow for one nucleus. Returns a record of every stage."""
# -------------------------Step 1-------------------------
ms = read_snt(DATA / snt_file, n_protons, n_neutrons)
sp = m_scheme_states(ms)
inter = Interaction(ms, sp)
if sum(1 for s in sp if s.tz == -1) * 2 != len(sp):
raise ValueError(
f"{name}: post-selection needs equal proton and neutron state counts"
)
reference = reference_determinant(sp, inter, n_protons, n_neutrons)
e_ref = matrix_element(inter, reference, reference)
raw = excitation_pool(sp, reference)
ranked = rank_pool(
inter, reference, [op for op in raw if conserves_symmetry(sp, op)]
)
print(
f"{name}: {len(sp)} qubits, {n_protons}p + {n_neutrons}n, A = {ms.mass_number}"
)
print(
f" 2p2h pool {len(raw)} raw -> {len(ranked)} symmetry-allowed; "
f"reference energy {e_ref:.6f} MeV"
)
# -------------------------Step 2-------------------------
costs = excitation_costs(len(sp), ranked, costing_manager)
circuits, bins, isa = pack_to_budget(
len(sp),
reference,
ranked,
costs,
DEPTH_BUDGET,
N_CIRCUITS,
pass_manager,
)
packed = sum(len(b) for b in bins)
worst = max(two_qubit_depth(c) for c in isa)
worst_count = max(two_qubit_count(c) for c in isa)
print(
f" packed {packed} of {len(ranked)} excitations; worst circuit two-qubit depth "
f"{worst}, {worst_count} two-qubit gates"
)
# -------------------------Step 3-------------------------
# a unique tag per run, so the jobs are findable later
bit_arrays = sample(isa, SHOTS, JOB_TAGS + [name])
matrix, probabilities, shots = pool_samples(bit_arrays, sp)
survival = float(
probabilities[
(matrix[:, len(sp) // 2 :].sum(axis=1) == n_protons)
& (matrix[:, : len(sp) // 2].sum(axis=1) == n_neutrons)
].sum()
)
print(
f" {shots:,} shots -> {len(matrix):,} distinct bitstrings, "
f"{survival:.1%} of shots with the right nucleon numbers"
)
if survival == 0.0:
raise RuntimeError(
f"{name}: no shot carried the right nucleon numbers"
)
# -------------------------Step 4-------------------------
result = recovery_loop(
inter,
sp,
matrix,
probabilities,
reference,
n_protons,
n_neutrons,
max_iterations=4,
max_dimension=MAX_DIMENSION,
seed=42,
)
energy = result["energy"]
full_dim = count_basis(sp, n_protons, n_neutrons) # cheap, even when huge
e_exact = None
if exact:
full = full_basis(sp, n_protons, n_neutrons)
if len(full) != full_dim:
raise AssertionError(
f"{name}: counted {full_dim} determinants but enumerated "
f"{len(full)}"
)
e_exact, _ = ground_state(inter, full)
print(f" reference {e_ref:11.6f} MeV pooled SQD {energy:11.6f} MeV")
if e_exact is not None:
print(
f" exact {e_exact:11.6f} MeV (dimension {full_dim}) -> "
f"{100 * (energy - e_ref) / (e_exact - e_ref):.1f}% of the correlation energy"
)
if energy < e_exact - 1e-7:
raise AssertionError(
f"{name}: pooled SQD bound is below the exact energy"
)
else:
print(
f" no exact reference: the symmetry-allowed basis is {full_dim:,} determinants"
)
print(
f" the bound captures {energy - e_ref:.6f} MeV of correlation energy"
)
print()
return dict(
name=name,
qubits=len(sp),
pool=len(ranked),
packed=packed,
two_qubit=worst,
two_qubit_gates=worst_count,
shots=shots,
distinct=len(matrix),
survival=survival,
dimension=len(result["basis"]),
full_dim=full_dim,
e_ref=e_ref,
e_sqd=energy,
e_exact=e_exact,
history=result["history"],
# the subspace and its eigenvector cannot be reconstructed from the summary --
# they depend on the sampled shots -- so keep them for the scaling analysis
interaction=inter,
states=sp,
reference=reference,
ranked=ranked,
basis=result["basis"],
vector=result["vector"],
)
pretty = {"20Ne": "$^{20}$Ne", "44Ti": "$^{44}$Ti", "48Cr": "$^{48}$Cr"}
small_scale = dict(
name="20Ne",
qubits=len(sp_sd),
pool=len(ranked_sd),
packed=PACKED_SD,
two_qubit=worst_sd,
two_qubit_gates=worst_count_sd,
shots=shots_sd,
distinct=len(matrix_sd),
survival=shot_survival_sd,
dimension=len(result_sd["basis"]),
full_dim=len(basis_exact_sd),
e_ref=E_REF_SD,
e_sqd=E_SQD_SD,
e_exact=E_EXACT_SD,
history=result_sd["history"],
interaction=inter_sd,
states=sp_sd,
reference=occ_sd,
ranked=ranked_sd,
basis=result_sd["basis"],
vector=result_sd["vector"],
)
: 40큐비트 레지스터에서 동일한 워크플로
위의 껍질은 종마다 네 개의 오비탈과 각각 20개의 자기 부분상태를 가지므로, 레지스터는 40큐비트입니다. 원자가 양성자 2개와 원자가 중성자 2개가 를 만들며, 대칭적으로 허용된 행렬식은 4,000개로 — 기저의 약 6배이며, 24큐비트 대신 40큐비트를 사용합니다.
이것은 노트북이 정확히 풀 수 있는 두 예제 중 더 큰 쪽이므로, 하드웨어 결과를 정확한 참조값과 비교할 수 있습니다.
large_scale_verified = sqd_run("gxpf1.snt", 2, 2, "44Ti", exact=True)
44Ti: 40 qubits, 2p + 2n, A = 44
2p2h pool 1602 raw -> 174 symmetry-allowed; reference energy -44.309387 MeV
packed 96 of 174 excitations; worst circuit two-qubit depth 272, 285 two-qubit gates
job dap31a02fm4c73f67dp0: 16 circuits x 10,000 shots on ibm_phoenix
160,000 shots -> 48,170 distinct bitstrings, 18.6% of shots with the right nucleon numbers
iteration 1: 187 proton x 189 neutron halves -> dimension 3891, E = -47.849086 MeV
iteration 2: 190 proton x 190 neutron halves -> dimension 4000, E = -47.876666 MeV
iteration 3: 190 proton x 190 neutron halves -> dimension 4000, E = -47.876666 MeV
reference -44.309387 MeV pooled SQD -47.876666 MeV
exact -47.876666 MeV (dimension 4000) -> 100.0% of the correlation energy
: 튜토리얼의 정확한 대각화 한계를 넘어서
양성자 2개와 중성자 2개를 추가하면 동일한 40큐비트 레지스터(의 경우 4, 4)를 사용하고, 기저 크기는 약 491배 늘어나 대칭적으로 허용된 행렬식이 1,963,461개가 됩니다. 이 행렬은 이 튜토리얼이 구축할 수 있는 그 어떤 것보다 훨씬 크므로 exact=False입니다. 정확한 참조 에너지는 없으며, 변분 상한과 그것이 개선하는 참조 행렬식만 있습니다.
이 규모에서는 두 가지가 바뀌며, 둘 다 출력에서 확인할 수 있습니다. 풀은 수백 개의 허용된 여기 상태로 커지므로, 고정된 게이트 예산은 이제 전체가 아니라 일부만을 포함합니다. 또한 샘플들이 확장하는 곱 부분공간이 MAX_DIMENSION보다 커지므로, 밀집 솔버는 샘플링된 가중치에 따라 이를 잘라냅니다. 상한은 여전히 엄밀하지만, 샘플링된 모든 구성으로부터 계산된 상한보다 덜 정확할 수 있습니다. 실제 계산이라면 샘플을 모두 유지하고 더 큰 부분공간을 지원하는 솔버를 사용할 것입니다.
large_scale_unverified = sqd_run("gxpf1.snt", 4, 4, "48Cr", exact=False)
48Cr: 40 qubits, 4p + 4n, A = 48
2p2h pool 5536 raw -> 582 symmetry-allowed; reference energy -93.041237 MeV
packed 96 of 582 excitations; worst circuit two-qubit depth 224, 279 two-qubit gates
job dap32a02fm4c73f67eog: 16 circuits x 10,000 shots on ibm_phoenix
160,000 shots -> 55,436 distinct bitstrings, 18.6% of shots with the right nucleon numbers
iteration 1: 223 proton x 223 neutron halves -> dimension 3977, E = -96.481598 MeV
iteration 2: 223 proton x 223 neutron halves -> dimension 3977, E = -96.481598 MeV
reference -93.041237 MeV pooled SQD -96.481598 MeV
no exact reference: the symmetry-allowed basis is 1,963,461 determinants
the bound captures -3.440361 MeV of correlation energy
정확한 참조값 없이 결과 평가하기
실행은 이 튜토리얼 내에서 정확한 참조값이 없습니다. 추가 QPU 시간이나 전체 공간 대각화 없이 기존 샘플을 사용하여 수렴 여부를 평가하고 고전적 선택 기준선과 비교하세요.
수렴했는가? 유지된 행렬식들을 수렴된 고유벡터에서의 가중치로 재정렬하면 부분공간들이 중첩 관계가 되므로, 의 사다리에 대해 선두 블록을 대각화하면 부분공간 크기가 두 자릿수(decade) 변화하는 동안 상한이 어떻게 하강하는지를 추적할 수 있습니다. 가장 큰 에서도 여전히 가파르게 감소한다면, 제약을 가하는 것은 고전 솔버의 차원 상한이며 MAX_DIMENSION이 늘려야 할 매개변수입니다. 평평해졌다면 유지된 행렬식을 더 추가해도 개선은 거의 없으며, 추가적인 개선을 위해서는 더 많은 구성을 샘플링해야 할 수도 있습니다. 해밀토니안은 전체 크기로 한 번만 구축되고 각 단(rung)은 그것의 주요 블록이므로, 전체 스윕은 단마다 한 번이 아니라 행렬 구축 한 번의 비용만 듭니다.
양자 샘플링은 고전적 선택과 어떻게 비교되는가? 고전적 선택 절차로 선택된 동일한 크기의 부분공간과 비교하세요. 섭동 이론에 의해 점수 순으로 정렬된 풀을 사용하여 곱 부분공간을 동일한 차원까지 키우고, 대신 그것을 대각화하세요. 두 곡선 모두 동일한 해밀토니안에 대한 엄밀한 상한이므로, 동일한 차원에서 더 낮은 쪽이 더 나은 행렬식을 선택한 것입니다. 이 비교는 하드웨어 샘플링이 이 고전적 기준선에 비해 에너지 추정치를 개선하는지를 결정합니다.
이 부분공간은 들뜬 상태를 위해 선택된 것이 아닙니다. 구성 복구는 바닥상태의 점유율을 사용하여 부분공간을 조정하므로, 더 높은 고유값들은 가장 낮은 고유값보다 훨씬 덜 수렴되며, 첫 번째 여기 에너지는 측정된 보다 훨씬 높게 나옵니다. 들뜬 상태에 제대로 도달하려면 그것을 위해 선택된 부분공간이 필요합니다.
def subspace_scaling(
inter, basis, vector, points=18, smallest=32, largest=None
):
"""Nested Rayleigh-Ritz sweep: the lowest eigenvalue of the leading d x d block, for a ladder of d.
Reordering the basis by descending weight in the converged eigenvector makes every subspace in
the ladder a subset of the next, so the energies fall monotonically and each one is a valid
variational bound. H is built once at full size; each rung is a principal block.
"""
order = np.argsort(-(np.abs(vector) ** 2))
ordered = [basis[i] for i in order]
weights = (np.abs(vector) ** 2)[order]
if (
largest is not None
): # cap the ladder so two subspaces end at a common dimension
ordered, weights = ordered[:largest], weights[:largest]
H = subspace_hamiltonian(inter, ordered)
dimensions = np.unique(
np.geomspace(smallest, len(ordered), points).astype(int)
)
rows = [
(
int(d),
float(
eigh(H[:d, :d], eigvals_only=True, subset_by_index=[0, 0])[0]
),
)
for d in dimensions
]
return rows, np.cumsum(weights)
def classical_selection(
inter, sp, reference, ranked, target, n_protons, n_neutrons
):
"""The subspace classical perturbative ranking would pick, grown to `target` dimension.
Same product construction as the sampled subspace, and the same truncation discipline -- half
configurations are offered to `grow_subspace` in order of importance and it takes as many as
fit. The only difference from the sampled path is where the ordering comes from: PT2 score
here, measured sampling weight there. So the comparison isolates *which determinants got
chosen* and nothing else.
Truncating by any other rule would not be a fair baseline. Slicing an arbitrarily ordered
list, for instance, keeps determinants by accident rather than by importance and makes the
classical subspace look worse than classical selection really is.
"""
p_ref = tuple(i for i in reference if sp[i].tz == -1)
n_ref = tuple(i for i in reference if sp[i].tz == +1)
reached = {reference}
proton_order, neutron_order = [p_ref], [n_ref]
seen_p, seen_n = {p_ref}, {n_ref}
product_budget = 4 * target
for op, _, _ in ranked: # ranked is already in descending PT2 score
h1, h2, v1, v2 = op
fresh = {
tuple(sorted(set(d) - {h1, h2} | {v1, v2}))
for d in reached
if {h1, h2} <= set(d) and not {v1, v2} & set(d)
}
reached |= fresh
for det in fresh: # first appearance fixes a half's rank
half_p = tuple(i for i in det if sp[i].tz == -1)
half_n = tuple(i for i in det if sp[i].tz == +1)
if half_p not in seen_p:
seen_p.add(half_p)
proton_order.append(half_p)
if half_n not in seen_n:
seen_n.add(half_n)
neutron_order.append(half_n)
if len(proton_order) * len(neutron_order) > product_budget:
# Half-configuration products over-count the subspace, because only the
# symmetry-allowed ones survive `product_subspace`. Stopping on the product
# count alone can therefore leave the basis far short of `target`, so check
# the dimension actually realized and widen the budget if it falls short.
trial, _, _ = grow_subspace(
sp,
[p_ref],
[n_ref],
proton_order,
neutron_order,
n_protons,
n_neutrons,
max_dimension=target,
)
if len(trial) >= target:
break
product_budget *= 2
basis, _, _ = grow_subspace(
sp,
[p_ref],
[n_ref],
proton_order,
neutron_order,
n_protons,
n_neutrons,
max_dimension=target,
)
return basis
run = large_scale_unverified
if "basis" not in run:
raise RuntimeError(
"this cell needs the subspace and eigenvector that sqd_run now returns; "
"re-run the sqd_run definition and the 48Cr cell"
)
print(
f"{run['name']}: sweeping nested subspaces of the sampled basis "
f"(dimension {run['dimension']})"
)
sampled_rows, cumulative = subspace_scaling(
run["interaction"], run["basis"], run["vector"]
)
print(
f"{run['name']}: building the classically selected subspace at the same dimension"
)
classical_basis = classical_selection(
run["interaction"],
run["states"],
run["reference"],
run["ranked"],
run["dimension"],
4,
4,
)
# Both subspaces must be scored at the same dimension. Symmetry filtering can still leave
# the classical construction short of the target when the ranked pool runs out, so take the
# dimension both actually reach, cap both ladders there, and verify they agree.
common_dim = min(sampled_rows[-1][0], len(classical_basis))
if common_dim < sampled_rows[-1][0]:
sampled_rows, _ = subspace_scaling(
run["interaction"], run["basis"], run["vector"], largest=common_dim
)
classical_rows, _ = subspace_scaling(
run["interaction"],
classical_basis,
ground_state(run["interaction"], classical_basis)[1],
largest=common_dim,
)
if sampled_rows[-1][0] != classical_rows[-1][0]:
raise RuntimeError(
f"comparison dimensions differ: sampled {sampled_rows[-1][0]}, "
f"classical {classical_rows[-1][0]}"
)
advantage = sampled_rows[-1][1] - classical_rows[-1][1]
direction = "lower" if advantage < 0 else "higher"
verdict = "beats" if advantage < 0 else "does not beat"
descent = next(
e for d, e in reversed(sampled_rows) if d <= sampled_rows[-1][0] / 2
)
for fraction in (0.90, 0.99):
count = int(np.searchsorted(cumulative, fraction) + 1)
print(
f" {fraction:.0%} of the eigenvector norm sits on {count} determinants "
f"({count / run['full_dim']:.1e} of the {run['full_dim']:,}-determinant space)"
)
print(
f" bound still falling {1000 * (sampled_rows[-1][1] - descent):+.1f} keV "
f"over the last doubling of dimension"
)
print(
f" sampled {sampled_rows[-1][1]:.6f} MeV vs classically selected "
f"{classical_rows[-1][1]:.6f} MeV at a verified common dimension of "
f"{classical_rows[-1][0]:,}"
)
print(
f" -> the sampled subspace is {abs(advantage) * 1000:.0f} keV {direction}"
)
48Cr: sweeping nested subspaces of the sampled basis (dimension 3977)
48Cr: building the classically selected subspace at the same dimension
90% of the eigenvector norm sits on 107 determinants (5.4e-05 of the 1,963,461-determinant space)
99% of the eigenvector norm sits on 593 determinants (3.0e-04 of the 1,963,461-determinant space)
bound still falling -15.6 keV over the last doubling of dimension
sampled -96.481598 MeV vs classically selected -95.314510 MeV at a verified common dimension of 3,957
-> the sampled subspace is 1167 keV lower
fig, axes = plt.subplots(1, 2, figsize=(11.2, 4.0), facecolor=SURFACE)
# left: two nested convergence curves on the same axes
ax = axes[0]
ax.set_facecolor(SURFACE)
ax.plot(
[d for d, _ in sampled_rows],
[e for _, e in sampled_rows],
"-o",
color=SERIES,
linewidth=2,
markersize=5,
markeredgecolor=SURFACE,
markeredgewidth=1,
zorder=4,
label="sampled on the QPU",
)
ax.plot(
[d for d, _ in classical_rows],
[e for _, e in classical_rows],
"--s",
color=MUTED,
linewidth=1.6,
markersize=4,
markeredgecolor=SURFACE,
markeredgewidth=1,
zorder=3,
label="classically selected, same size",
)
ax.axhline(run["e_ref"], color=RULE, linestyle=":", linewidth=1.2, zorder=1)
ax.annotate(
f"reference determinant {run['e_ref']:.2f} MeV".replace("-", "\u2212"),
xy=(sampled_rows[-1][0], run["e_ref"]),
xytext=(-2, 4),
textcoords="offset points",
ha="right",
va="bottom",
color=MUTED,
fontsize=8,
)
# mark the gap between the two curves at the largest dimension, not either curve alone
edge = sampled_rows[-1][0]
ax.plot(
[edge, edge],
[classical_rows[-1][1], sampled_rows[-1][1]],
"-",
color=SERIES,
linewidth=1.0,
alpha=0.7,
zorder=2,
)
ax.annotate(
f"{abs(advantage) * 1000:.0f} keV {direction}\nat equal dimension",
xy=(edge, 0.5 * (classical_rows[-1][1] + sampled_rows[-1][1])),
xytext=(-8, 0),
textcoords="offset points",
ha="right",
va="center",
color=SERIES,
fontsize=8.5,
)
ax.set_xscale("log")
ax.set_xlim(sampled_rows[0][0] * 0.75, edge * 1.5)
ax.set_xlabel("subspace dimension", color=MUTED)
ax.set_ylabel("variational upper bound (MeV)", color=MUTED)
ax.set_title(
f"{pretty[run['name']]}: the bound, and the subspace it {verdict}",
color=INK,
fontsize=11,
loc="left",
pad=10,
)
legend = ax.legend(frameon=False, fontsize=8.5, loc="lower left")
for text in legend.get_texts():
text.set_color(MUTED)
# right: why a few thousand determinants can bound two million
ax = axes[1]
ax.set_facecolor(SURFACE)
ranks = np.arange(1, len(cumulative) + 1)
ax.plot(ranks, 100 * cumulative, "-", color=DEEP, linewidth=2, zorder=3)
for fraction, style, label_y in ((0.90, ":", 46), (0.99, "--", 24)):
count = int(np.searchsorted(cumulative, fraction) + 1)
ax.axvline(count, color=MUTED, linestyle=style, linewidth=1, zorder=1)
ax.annotate(
f"{fraction:.0%} of the norm\non {count} determinants",
xy=(count, label_y),
xytext=(7, 0),
textcoords="offset points",
ha="left",
va="center",
color=MUTED,
fontsize=8.5,
)
ax.set_xscale("log")
ax.set_xlim(0.8, len(cumulative) * 2.6)
ax.set_ylim(0, 104)
ax.set_xlabel("determinants, ordered by weight", color=MUTED)
ax.set_ylabel("cumulative share of the eigenvector (%)", color=MUTED)
ax.set_title(
f"Sparsity: {run['full_dim']:,} determinants in the sector",
color=INK,
fontsize=11,
loc="left",
pad=10,
)
for ax in axes:
ax.grid(axis="y", color=RULE, alpha=0.55)
ax.tick_params(colors=MUTED, labelsize=8.5)
for side in ("top", "right"):
ax.spines[side].set_visible(False)
for side in ("bottom", "left"):
ax.spines[side].set_color(MUTED)
fig.tight_layout()
plt.show()
세 실행 비교하기
절대 에너지는 서로 다른 핵과 서로 다른 상호작용 사이에서 비교할 수 없으므로, 정확한 참조값을 사용할 수 있는 실행들에서 회복된 상관 에너지의 비율에 초점을 맞추세요. 또한 회로 깊이와 폐기된 샷의 비율도 비교하세요.
runs = [small_scale, large_scale_verified, large_scale_unverified]
print(
f"{'run':>6} {'qubits':>6} {'pool':>9} {'2q depth':>8} {'2q gates':>8} "
f"{'shots kept':>10} {'dim':>6} {'of':>9} {'% corr':>7}"
)
for r in runs:
fraction = (
"--"
if r["e_exact"] is None
else f"{100 * (r['e_sqd'] - r['e_ref']) / (r['e_exact'] - r['e_ref']):.1f}%"
)
coverage = "{}/{}".format(r["packed"], r["pool"])
print(
f"{r['name']:>6} {r['qubits']:>6} {coverage:>9} "
f"{r['two_qubit']:>8} {r['two_qubit_gates']:>8} {r['survival']:>9.1%} "
f"{r['dimension']:>6} {(r['full_dim'] or 0):>9,} {fraction:>7}"
)
print()
for r in runs:
exact = (
f"exact {r['e_exact']:11.6f}"
if r["e_exact"] is not None
else "exact unavailable"
)
print(
f"{r['name']:>6} reference {r['e_ref']:11.6f} pooled SQD {r['e_sqd']:11.6f} {exact} MeV"
)
run qubits pool 2q depth 2q gates shots kept dim of % corr
20Ne 24 78/78 228 234 31.5% 640 640 100.0%
44Ti 40 96/174 272 285 18.6% 4000 4,000 100.0%
48Cr 40 96/582 224 279 18.6% 3977 1,963,461 --
20Ne reference -29.765549 pooled SQD -40.472331 exact -40.472331 MeV
44Ti reference -44.309387 pooled SQD -47.876666 exact -47.876666 MeV
48Cr reference -93.041237 pooled SQD -96.481598 exact unavailable MeV
# Left: how much of the correlation energy was recovered, where the exact answer is known.
# Right: the bound itself for the run that has nothing to score against.
scored = [r for r in runs if r["e_exact"] is not None]
fig, ax = plt.subplots(figsize=(6.4, 3.9), facecolor=SURFACE)
ax.set_facecolor(SURFACE)
labels = [
f"{pretty[r['name']]}\n{r['qubits']} qubits\n{r['full_dim']:,} determinants"
for r in scored
]
fractions = [
100 * (r["e_sqd"] - r["e_ref"]) / (r["e_exact"] - r["e_ref"])
for r in scored
]
shades = [SERIES, DEEP, PURPLE]
bars = ax.bar(
labels, fractions, width=0.46, color=shades[: len(scored)], zorder=3
)
for bar, fraction, r in zip(bars, fractions, scored):
ax.annotate(
f"{fraction:.1f}%",
xy=(bar.get_x() + bar.get_width() / 2, fraction),
xytext=(0, 5),
textcoords="offset points",
ha="center",
va="bottom",
color=INK,
fontsize=10,
)
ax.annotate(
f"dim {r['dimension']:,}",
xy=(bar.get_x() + bar.get_width() / 2, 3),
ha="center",
va="bottom",
color=SURFACE,
fontsize=8.5,
)
ax.axhline(100, color=MUTED, linestyle="--", linewidth=1, zorder=1)
ax.annotate(
"exact diagonalization",
xy=(-0.45, 100),
xytext=(0, 4),
textcoords="offset points",
ha="left",
va="bottom",
color=MUTED,
fontsize=8.5,
)
ax.set_ylim(0, 118)
ax.set_ylabel("correlation energy recovered (%)", color=MUTED)
ax.set_title(
f"Where the exact answer is known ({backend.name})",
color=INK,
fontsize=11,
loc="left",
pad=10,
)
ax.grid(axis="y", color=RULE, alpha=0.55)
ax.tick_params(colors=MUTED, labelsize=8.5)
for side in ("top", "right"):
ax.spines[side].set_visible(False)
for side in ("bottom", "left"):
ax.spines[side].set_color(MUTED)
fig.tight_layout()
plt.show()
# the same convergence view as the walkthrough, for the run with no exact reference
convergence_plot(
large_scale_unverified["history"],
large_scale_unverified["e_ref"],
None,
f"{pretty[large_scale_unverified['name']]}: "
f"{large_scale_unverified['full_dim']:,} determinants, no exact answer to score against\n"
f"({backend.name}, {N_CIRCUITS} circuits x {SHOTS:,} shots)",
colour=DEEP,
)
plt.show()
요약
입력을 제외하고는 변경되지 않은 하나의 워크플로가 세 가지 문제 크기에서 QPU에서 실행되었습니다. 정확히 확인할 수 있는 24큐비트 문제, 여전히 정확히 확인할 수 있는 40큐비트 문제, 그리고 이 튜토리얼의 정확한 대각화 한계를 넘어서는 거의 200만 개의 기저 상태를 가진 40큐비트 문제입니다.
세 실행은 다음과 같은 점들을 보여줍니다.
-
양자 단계는 행렬식을 제안하기만 하면 됩니다. 회로는 고정되어 있고 2차 섭동 이론으로부터 씨앗이 주어지며, 결코 최적화되지 않습니다. 워크플로의 어떤 부분도 진폭이 정확하기를 요구하지 않고, 오직 그것의 서포트가 유용하기만을 요구합니다. 선택된 부분공간에서의 고전적 대각화는 변분 상한을 제공하지만, 그 상한은 샘플링된 구성에 따라 달라집니다.
-
큐비트 여기는 회로 깊이를 줄입니다. 서포트만이 중요하므로, 페르미온 여기 블록은 큐비트 여기로 대체할 수 있으며, 그 비용은 연결하는 오비탈 사이의 거리에 따라 증가하지 않습니다. 2단계에서는 실제 백엔드에서 이러한 절감 효과를 측정했으며, 이는 코히런스 내에 여유롭게 들어맞는 회로와 그렇지 않은 회로의 차이입니다.
-
구성 복구는 노이즈가 있는 샘플을 재사용합니다. 양성자나 중성자 수가 잘못된 모든 샷은 버려지는 대신 현재의 점유율 추정치에 맞춰 복구되며, 복구된 각 절반 구성은 부분공간에 구성을 추가할 수 있습니다. 변분 부분공간을 넓히는 것은 그것의 최소 고유값을 올릴 수 없습니다. 이 튜토리얼은 하드웨어 샘플을 사용하여 구성 복구를 보여줍니다.
-
제약을 가하는 요인은 규모에 따라 이동합니다. 24큐비트에서는 안자츠가 정확한 답에 도달할 수 있었고, 샘플링만이 방해가 되었습니다. 종마다 4개의 원자가 핵자를 갖는 40큐비트에서는, 게이트 예산이 풀의 일부만을 포함하고 밀집 고전 솔버가 부분공간을 제한합니다. 세 가지 중 어느 것이 당신을 제한하고 있는지를 아는 것이 이 워크플로가 가르치는 실용적 기술입니다.
다음 단계
다음 관련 자료를 살펴보세요.
-
화학 해밀토니안의 샘플 기반 양자 대각화: SQD 애드온의 selected-CI 솔버를 사용하여 전자 구조에 동일한 알고리즘을 적용합니다.
-
SQD 애드온 문서: 사후 선택, 서브샘플링, 구성 복구 유틸리티.
-
양자 대각화 알고리즘: Krylov 변형을 포함한 부분공간 대각화에 관한 전체 강좌입니다.
-
트랜스파일링 소개: 회로가 2큐비트 게이트로 지배될 때 중요한 패스 매니저 옵션입니다.
-
실행 모드: 독립적인 작업을 스케줄링하기 위한 배치 모드를 살펴보세요.
고려할 확장
-
밀집 솔버 교체하기.
MAX_DIMENSION은 규모에서 모든 것의 상한이며, 그 이유는 밀집 행렬에 대한np.linalg.eigh입니다. 동일한 투영된 해밀토니안을 희소 행렬로 구축하고scipy.sparse.linalg.eigsh와 같은 반복적 고유값 솔버나, 핵의 이체 상호작용을 위해 설계된 Davidson 또는 selected-CI 솔버를 사용하면 더 큰 부분공간을 지원할 수 있습니다. 실질적인 한계는 행렬의 희소성, 사용 가능한 메모리, 솔버의 수렴성에 달려 있으며, 이 튜토리얼은 그 확장을 벤치마크하지 않습니다. SQD 애드온의qiskit_addon_sqd.fermion.solve_sci는 바로 대체할 수 있는 것이 아닙니다. 이는 전자 구조 솔버를 감싸며 그 형태의 일체 및 이체 적분을 기대하므로, 공유된 양성자 중성자 곱 구조만으로는 충분하지 않습니다. 이를 사용하려면 식 (1)의 껍질 모형 상호작용을 그 적분들로 매핑하고, 이 노트북이 이미 계산한 정확한 에너지와 결과를 검증해야 할 것입니다. -
배칭과 서브샘플링 추가하기. 발표된 풀링된 SQD 워크플로는 반복마다 여러 개의 독립적인 서브샘플을 대각화하고 최선의 것을 유지합니다. 이 튜토리얼은 반복마다 하나의 배치를 사용하는데, 이는 변분 상한에는 무해하지만 더 많은 샷이 도움이 될지를 나타내는 분산 정보는 제공하지 않습니다.
-
들뜬 상태와 다른 구역. 각 부분공간 해밀토니안의 더 높은 고유값들은 동일한 대칭 구역에 있는 들뜬 상태에 대한 상한이며, 에서 실행하면 다른 구역에 도달합니다. 1단계의 검사는 이미 이 계산의 절반에 해당합니다.
-
껍질을 넘나드는 모형 공간. 패리티는 단일 주요 껍질 내에서 자동으로 만족되며, 이것이 여기서는 아무런 역할을 하지 않는 이유입니다. - 공간은 패리티를 섞으므로, 패리티가 진정한 네 번째 제약 조건이 되며, SQD의 해밍 가중치 복구도 곱 구성도 이를 스스로 잡아낼 수 없습니다.
-
홀수 질량수 핵.
reference_determinant는 각 종마다 짝수의 원자가 수를 요구하는데, 시간 역전된 쌍을 이룬 채움이 을 강제하기 때문입니다. 홀수 핵은 반정수의 목표와 짝을 이루지 않은 참조가 필요합니다.
부록
이 섹션에서는 설정 섹션에서 소개된 헬퍼들의 근거를 설명합니다.
질량 의존 재척도화가 선택 사항이 아닌 이유
경험적 껍질 모형 상호작용은 하나의 질량에서 맞춰지고 동위원소 사슬 전체에 적용되며, 이체 행렬 원소는 로 척도화됩니다. 두 상호작용 파일 모두 을 가지며, USD 계열은 , GXPF1은 입니다. .snt 파일의 이체 헤더 줄에서 이 두 숫자는 진동자 진동수와 코어 에너지가 그럴듯하게 위치할 자리에 놓여 있어서 잘못 읽기 쉽습니다. 지수를 상수 코어 에너지로 읽으면 모든 대각 원소에 가짜 오프셋이 더해지고 동시에 재척도화가 빠지게 되어 상관 에너지가 몇 퍼센트 바뀝니다. 1단계의 대칭 검사만으로는 에너지 척도를 확인할 수 없습니다. MeV 단위로 측정된 여기 에너지를 실험값과 비교하면 질량 의존 재척도화에 대한 추가적인 확인을 제공합니다. 여기 에너지는 준위 사이의 차이이므로, 모든 에너지에 적용된 상수 오프셋은 감지하지 못합니다.
참조가 채움이 아니라 탐색으로 찾아지는 이유
명백한 참조는 가장 낮은 단일 입자 에너지들을 채우는 행렬식입니다. 이는 최저 에너지 행렬식이 아닌데, 식 (1)의 대각선에는 이체 항 이 포함되어 있고, 쌍 상호작용은 사용 가능한 가장 큰 에서 시간 역전된 짝을 점유하는 것을 강하게 선호하기 때문입니다. 껍질에서 이는 쌍과 의 쌍 사이의 차이이며, 약 1 MeV의 가치가 있습니다. 껍질에서는 2에 더 가까운 가치가 있습니다. 참조 에너지가 "회복된 상관 에너지" 지표의 영점을 정의하기 때문에, 잘못된 선택은 그 지표를 부풀리고 덜 정확한 시작점을 제공합니다.
쌍을 이룬 채움으로 제한하면 전수 탐색 비용이 저렴해집니다. 종마다 개의 후보(많아야 수천 개)가 있으며, 이 보장됩니다. 전체 열거와 비교하여 확인할 수 있는 이 튜토리얼의 모든 경우에서, 탐색은 전역 최소 대각 행렬식을 반환하며, 이는 정확한 바닥상태의 단일 최대 성분이기도 합니다.
정확한 이준위 각도가 아니라 1차 진폭을 사용하는 이유
공간 에서 해밀토니안을 대각화하면 혼합각 가 얻어집니다. 이것을 고립된 준위 쌍에 대한 올바른 선택이라고 부르고 싶어질 수 있습니다. 이 안자츠에서는 수십 개의 여기 블록이 동일한 참조에 대해 순차적으로 작용하므로, 각 블록을 개별적으로 최적화한다고 해서 반드시 합성된 회로가 최적화되는 것은 아닙니다.
회로의 역할이 각도의 선택을 결정합니다. 모든 실수 에 대해 이므로, 정확한 각도는 항상 1차 진폭 보다 크기가 더 작으며, 따라서 항상 참조 행렬식에 더 많은 진폭을 남깁니다. 참조에 더 많은 진폭을 유지하는 회로는 참조를 더 자주 반환하고 뚜렷한 들뜬 행렬식은 덜 자주 반환합니다. 풀링된 SQD의 경우 한 샷의 유용한 출력은 고전 단계가 아직 보지 못한 행렬식이며, 이것이 이 튜토리얼에서 더 큰 각도를 사용하는 동기입니다. 어느 각도도 정확할 필요는 없는데, 고전적 대각화가 회로의 진폭을 완전히 버리고 자신만의 진폭을 다시 유도하기 때문입니다.
풀링된 SQD가 큐비트 여기를 사용할 수 있는 이유
페르미온 여기 는 조르단-위그너 변환 아래에서 여덟 개의 파울리 문자열로 매핑되며, 각각은 가장 바깥쪽 인덱스 사이의 모든 큐비트에 연산자를 갖습니다. 이 문자열들은 페르미온 부호를 인코딩하며, 그 비용은 범위(span)에 따라 증가하는데, 양성자-중성자 여기의 경우 그 범위는 레지스터 전체입니다.
이들을 삭제하면 Yordanov 등 [5]의 큐비트 여기 연산자가 얻어집니다. 이것은 다른 연산자입니다. 그것이 준비하는 상태는 진폭의 부호에서 페르미온 연산자와 다르며, 두 샘플링 분포는 상당히 다를 수 있습니다. 변하지 않는 것은 어떤 행렬식이 0이 아닌 진폭을 갖는지인데, 각 블록은 작용하는 모든 행렬식 에 대해 여전히 동일한 이차원 공간 내에서 회전하고, 여전히 두 핵자 수와 , 패리티를 정확히 보존하기 때문입니다. 따라서 도달 가능한 행렬식 집합은 동일하며, 풀링된 SQD가 사용하는 것은 오직 그 도달 가능한 집합뿐입니다. 고전적 대각화는 어쨌든 자신만의 진폭을 할당합니다. 2단계에서는 풀에 있는 실제 연산자에 대해 동일한 서포트라는 주장을 검증하고 이 대체가 절약하는 것을 측정합니다.
제약은 샘플링 가중치가 다르다는 점이며, 따라서 유한한 샷 수에서 두 구성은 동일한 순서로 행렬식을 발견하지 못합니다. 어떤 여기가 회로에 들어가는지를 결정하는 순위는 고전적이고 변하지 않으며, 고전 단계가 어쨌든 모든 것을 재가중하므로, 샘플링 가중치의 차이는 줄어든 회로 깊이를 위한 트레이드오프입니다.
가 곱 단계에 속하는 이유
사후 선택과 구성 복구는 둘 다 해밍 가중치에 작용합니다. 레지스터 한쪽 절반의 양성자 수와 다른 쪽 절반의 중성자 수입니다. 은 그런 형태가 아닙니다. 이는 중성자 구성과 짝지어진 양성자 구성의 속성입니다. 양성자 절반과 중성자 절반이 각각 올바른 핵자 수를 갖는 샷은, 값들이 상쇄되지 않더라도 사용 가능한 두 개의 절반 구성을 포함합니다. 인 양성자 절반은 인 중성자 절반과 짝을 이루면 완벽하게 좋기 때문입니다. 전체 에 대해 샷 전체를 필터링하면 두 절반 모두를 버리게 되고, 재결합된 곱에 를 부과하면 그것들을 유지합니다. 같은 논리로 recover_configurations가 이 경우 유용하기 위해 의 개념이 필요 없는 이유가 설명됩니다.
참고 문헌
-
J. Robledo-Moreno, M. Motta, H. Haas, et al., "Chemistry beyond the scale of exact diagonalization on a quantum-centric supercomputer", Science Advances 11, eadu9991 (2025). arXiv:2405.05068
-
B. A. Brown and W. A. Richter, "New USD Hamiltonians for the sd shell", Physical Review C 74, 034315 (2006). The embedded
usda.sntfile carries the USDA parameters as tabulated by W. A. Richter, S. Mkhize and B. A. Brown, "sd-shell observables for the USDA and USDB Hamiltonians", Physical Review C 78, 064302 (2008). -
M. Honma, T. Otsuka, B. A. Brown and T. Mizusaki, "Effective interaction for pf-shell nuclei", Physical Review C 65, 061301(R) (2002).
-
B. Huron, J. P. Malrieu and P. Rancurel, "Iterative perturbation calculations of ground and excited state energies from multiconfigurational zeroth-order wavefunctions", The Journal of Chemical Physics 58, 5745 (1973).
-
Y. S. Yordanov, D. R. M. Arvidsson-Shukur and C. H. W. Barnes, "Efficient quantum circuits for quantum computational chemistry", Physical Review A 102, 062612 (2020).
-
National Nuclear Data Center, Evaluated Nuclear Structure Data File, Brookhaven National Laboratory. Source of the measured excitation energies quoted in Step 1.
